KVMスイッチ

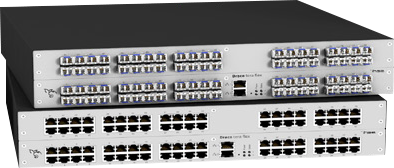

Draco Tera Flex 480シリーズ

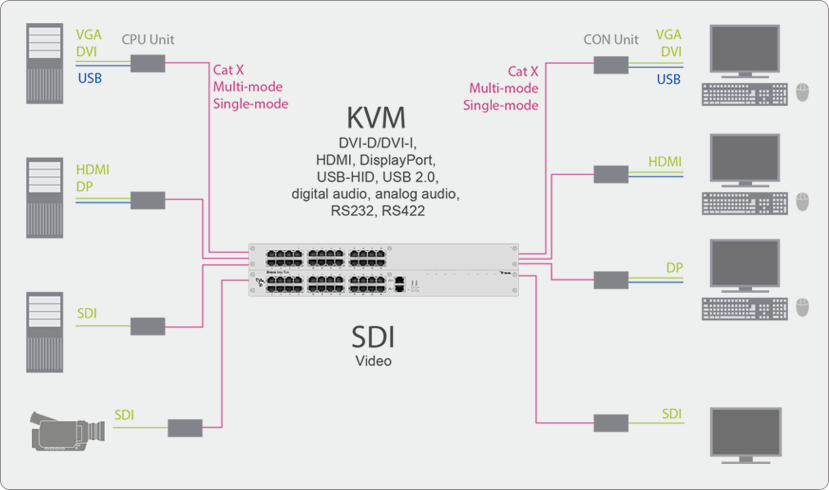

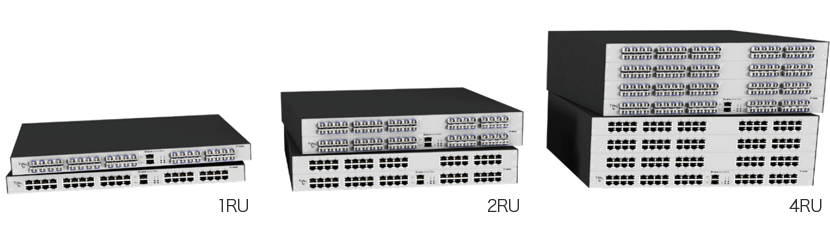

Draco Tera FlexはDraco Tera Enterpriseシリーズの長所であるモジュール単位の自由な構成と、Draco Tera Compactシリーズの長所であるコンパクトな筐体を掛け合わせた、KVMスイッチです。1,2,4RUの3種類のサイズのフレームに、16ポートから最大160ポートまでのモジュールを搭載することが可能です。1G（Cat Xまたはファイバー）/3G （Cat Xまたはファイバー）の計4種類の信号を同一のフレーム内に混在させることが可能で、Full HDや4K、そしてVGA, DVI-D, HDMI , DisplayPortなど、PCから出力された様々な解像度やフォーマットのビデオ信号とキーボード・マウスを、自由に切り替えることができます。

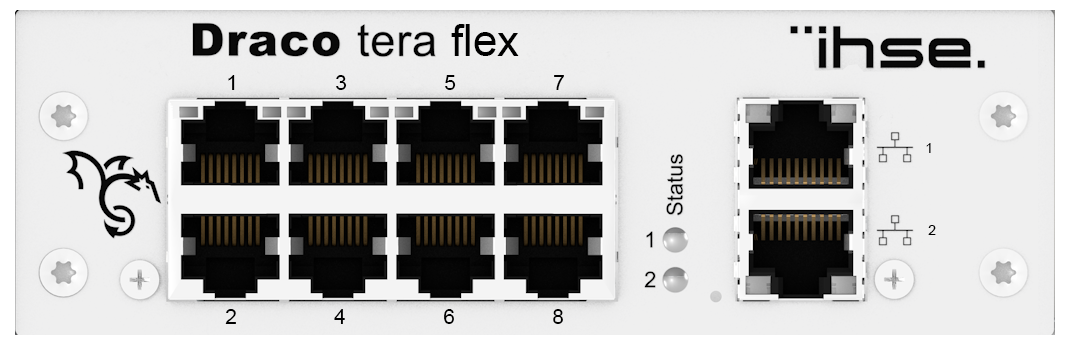

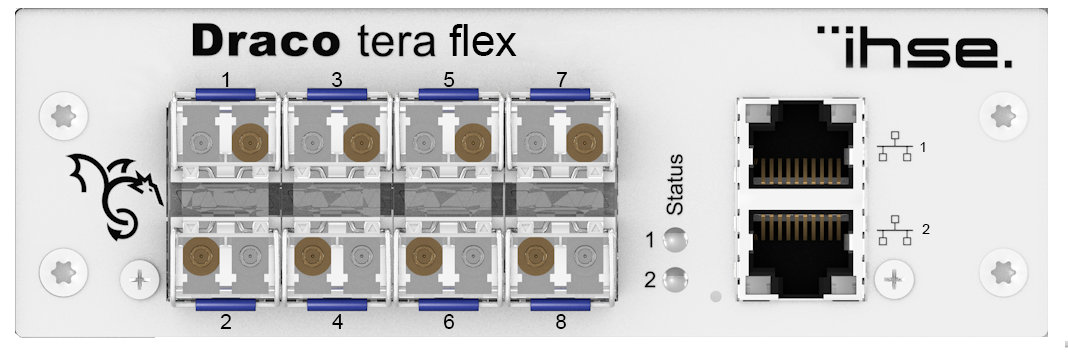

モジューラー構造
フレームサイズに応じて、それぞれ最大40ポート(1U)、80ポート(2U) 、160ポート(4U)までのスイッチをポート数に合わせてオーダー時に任意に選択でき、また将来的なシステム拡張があった場合にもモジュールの増設により容易に対応できます。さらに同じフレーム内で、Cat X、ファイバーを混在させることも可能です。
Draco TeraシリーズおよびDraco エクステンダーとの互換性
フレームサイズに応じて、それぞれ最大40ポート(1U)、80ポート(2U) 、160ポート(4U)までのスイッチをポート数に合わせてオーダー時に任意に選択でき、また将来的なシステム拡張があった場合にもモジュールの増設により容易に対応できます。さらに同じフレーム内で、Cat X、ファイバーを混在させることも可能です。
- 既存のDraco tera スイッチとの互換性があり、新コントローラーカードにも対応
- ・SNMPv3、LDAPS
- ・API、グリッドラインの暗号化と、IPを使用しない独自プロトコルによる通信
- ・より迅速な起動
- ・より高速で信頼性を伴ったグリッド接続
- 1G/3G Cat X/ファイバーの接続と混在が可能
- 1G信号と3G信号の相互互換およびIPv6のサポート（予定）
- モジュール単位による高いメンテナンス性と拡張性
- 全てのDracoシリーズのエクステンダーをサポート
- 冗長化電源を標準で装備
- 3種類の異なるサイズのフレームと5種類のモジュールによりシステムアップ
- 既存のIPネットワークを使用してスイッチ間の通信を行うDraco tera IP Gatewayオプション。

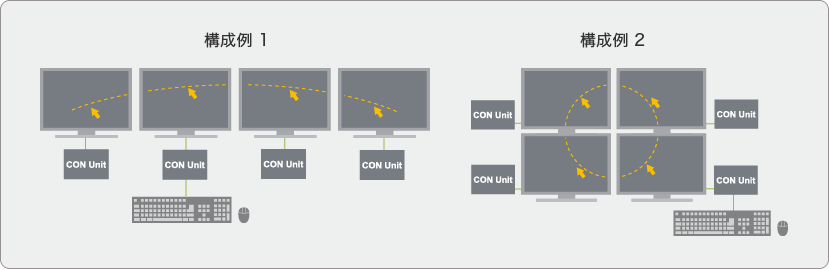

マルチスクリーン
マルチスクリーンオプションでは最大8台のKVMコンソールユニットを１台のキーボードマウスで操作できます。ディスプレイはKVMコンソールユニットの数だけ必要となりますが、マウスはそのディスプレイ間を自由に操作することが可能です。マウスが表示されている当該PCのキーボード操作が可能となります。
仕様
| 入力/出力 | 16～160ポートまでのCat Xまたはファイバーポート TCP/IPインターフェース用 RJ45コネクタ x 2 |
|||||
|---|---|---|---|---|---|---|
| 最大延長距離 | Cat X 140 m |
Cat X 3G 100 m |
Single-Mode-Fiber 10,000m |
Single-Mode Fiber 3G 5,000m |
Multi-Mode Fiber(OM3) 1,000m |
Multi-Mode Fiber 400m |
| 制御 | OSD、Draco tera Tool、API | |||||
| 1RU | 2RU | 4RU | ||||
| 消費電力 | 100-240V 3A 50/60Hz |
100-240V 4A 50/60Hz |
100-240V 5.8A 50/60Hz |
|||
| 寸法 | 44 x 442 x 449 mm | 90 x 442 x 449 mm | 177 x 442 x 449 mm | |||
| 重量 | 約7,7kg | 約11㎏ | 約19㎏ | |||
製品ラインナップ
※それぞれ1Gモデル、3Gモデルをご用意しております。

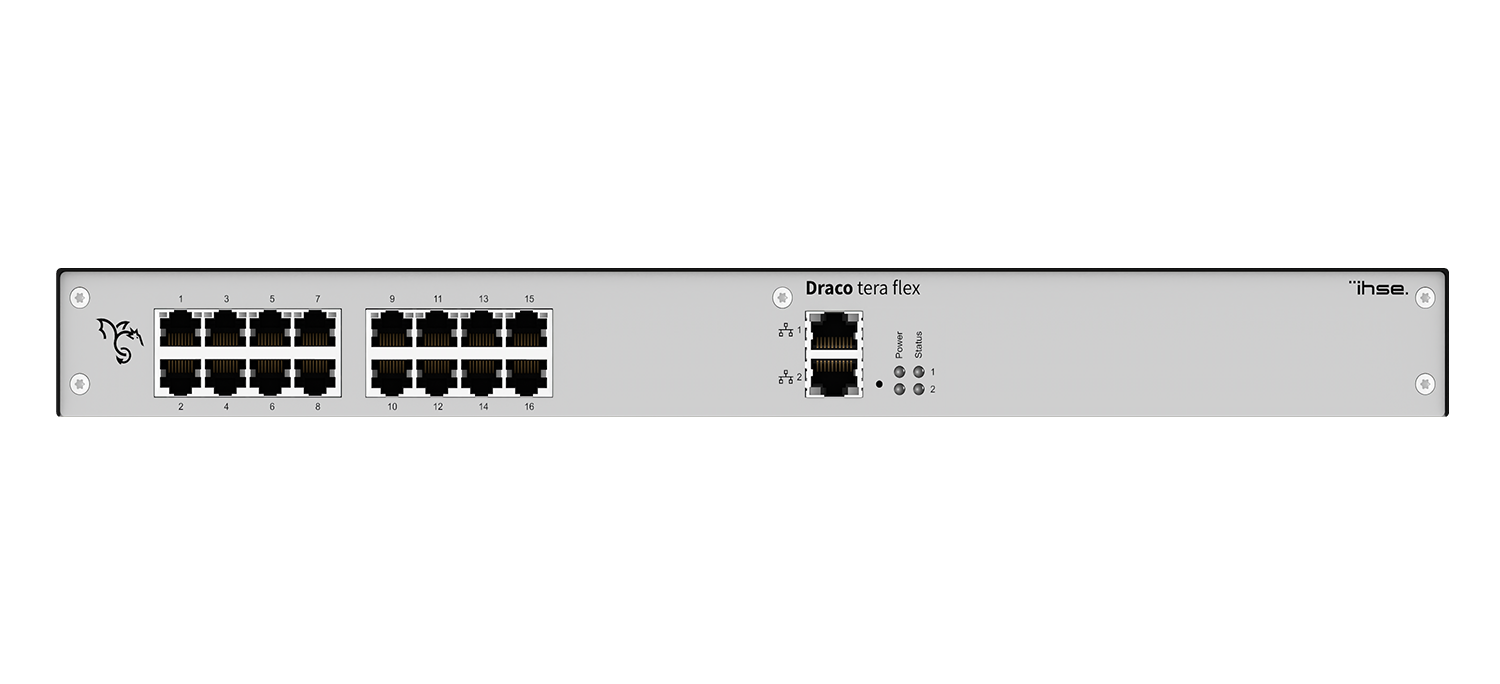

K480-C16
Draco tera flex KVM matrix 16 ports, Cat X 1G

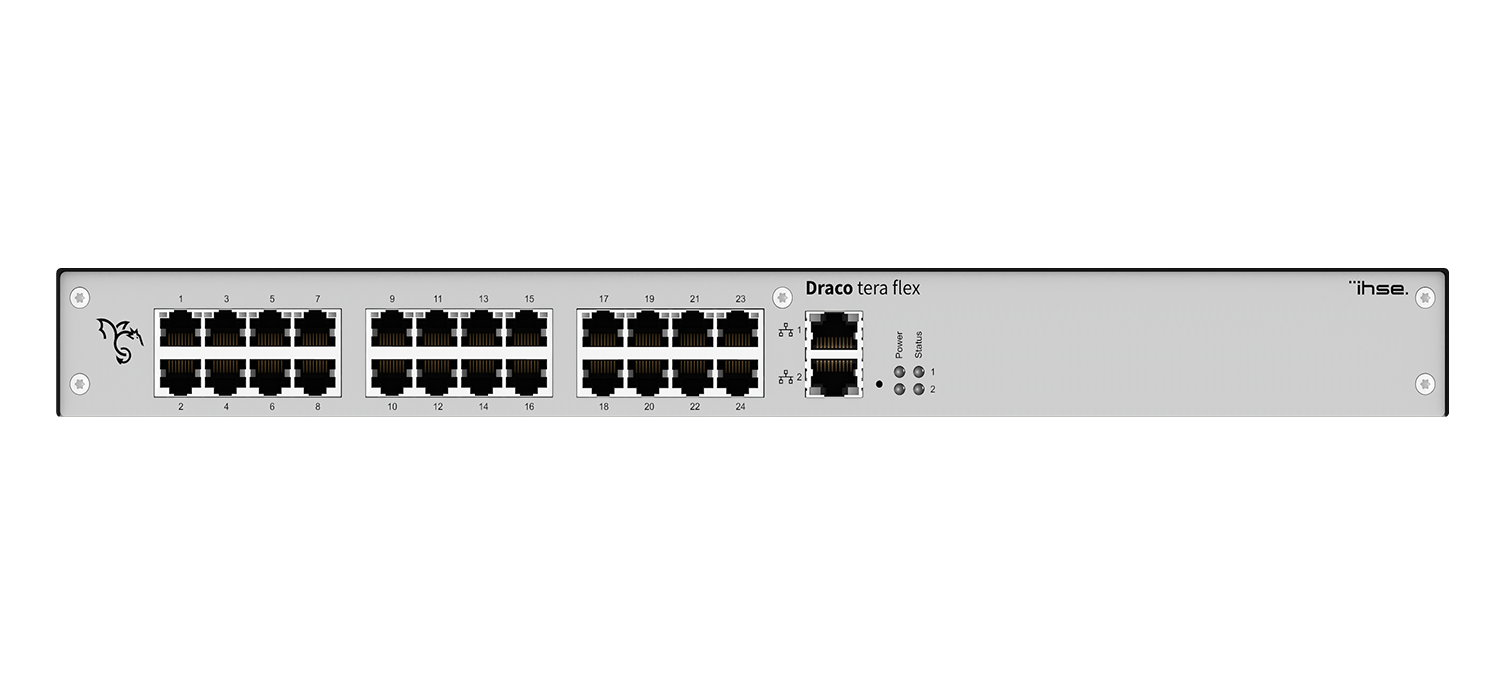

K480-C24
Draco tera flex KVM matrix 24 ports, Cat X 1G

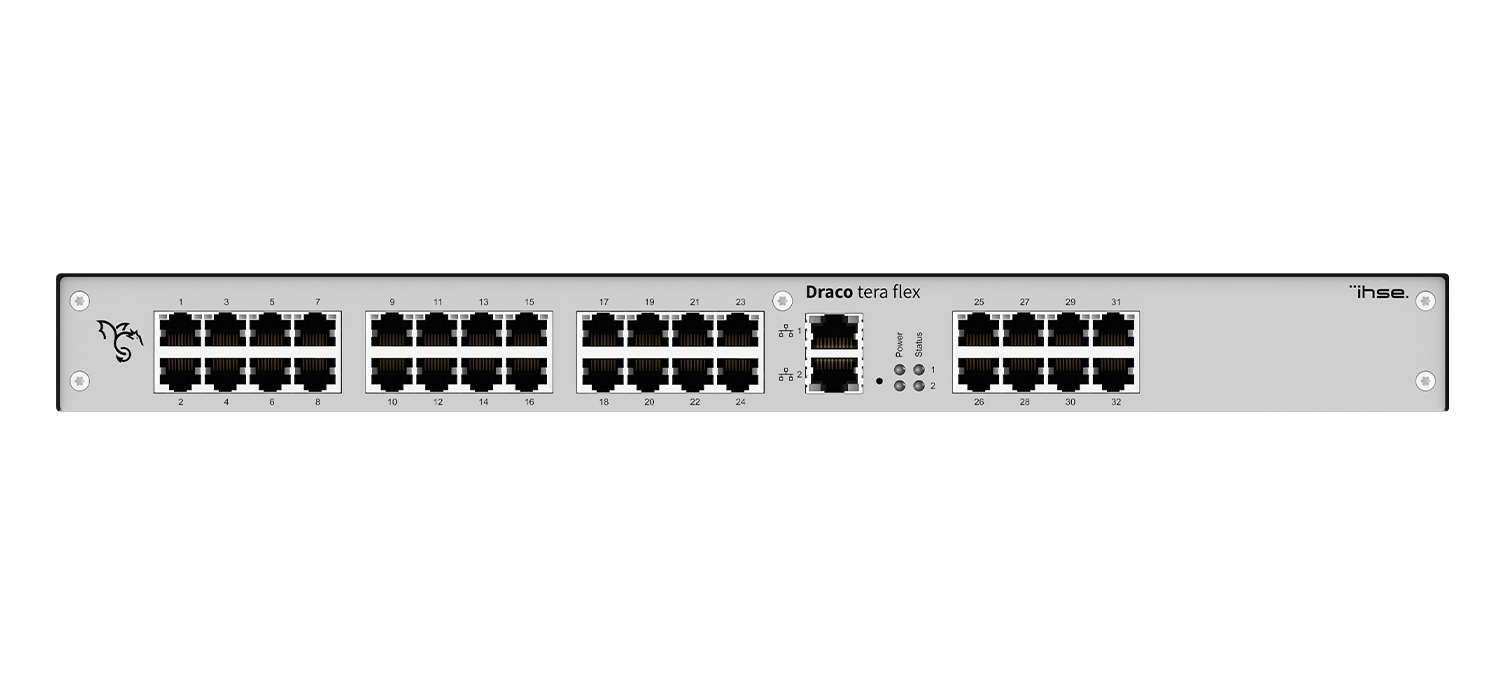

K480-C32
Draco tera flex KVM matrix 32 ports, Cat X 1G

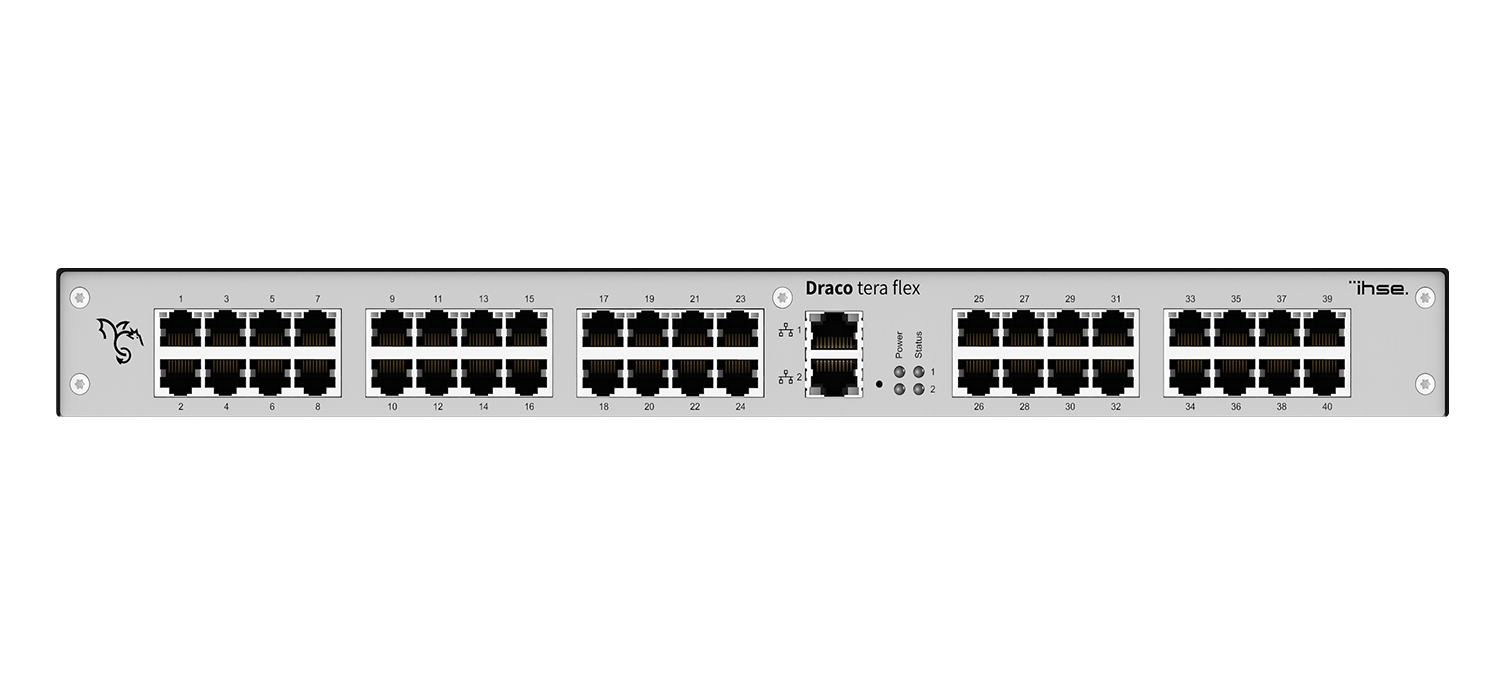

K480-C40
Draco tera flex KVM matrix 40 ports, Cat X 1G

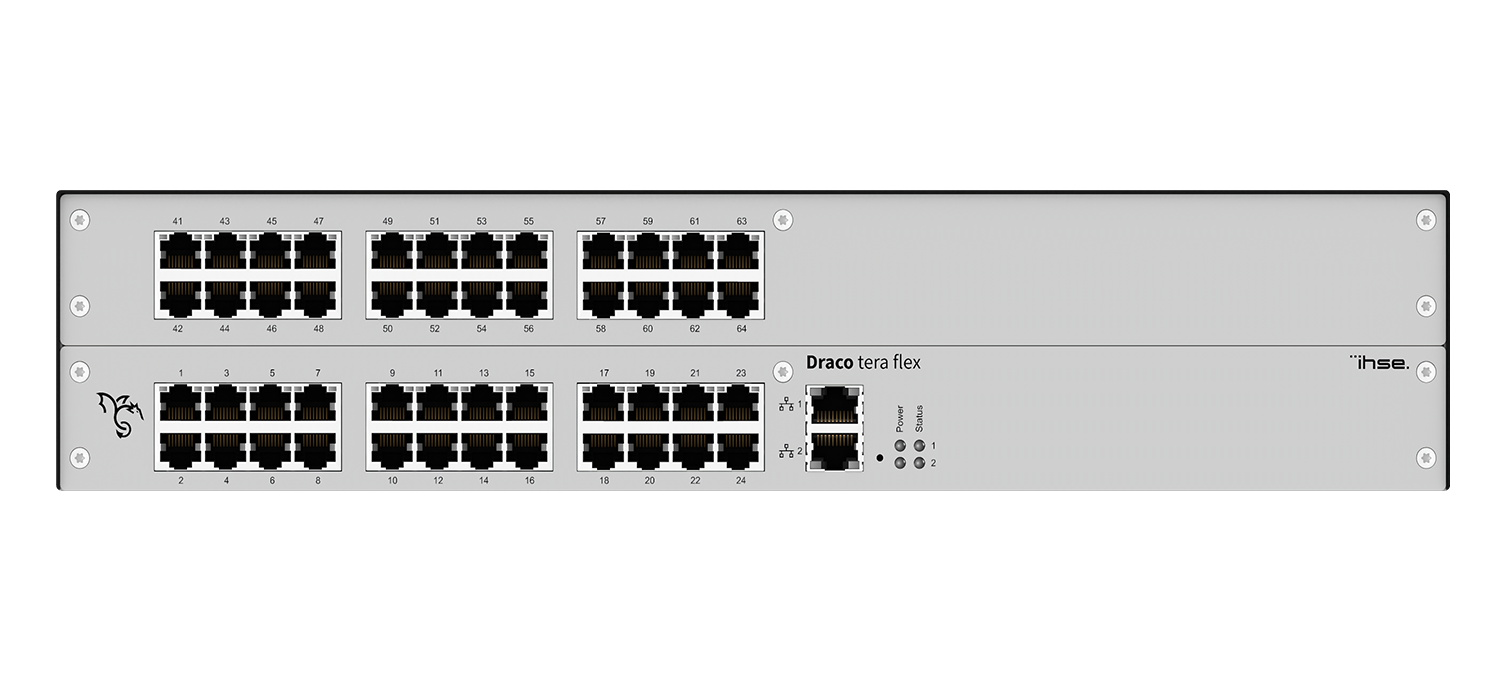

K480-C48
Draco tera flex KVM matrix 48 ports, Cat X 1G

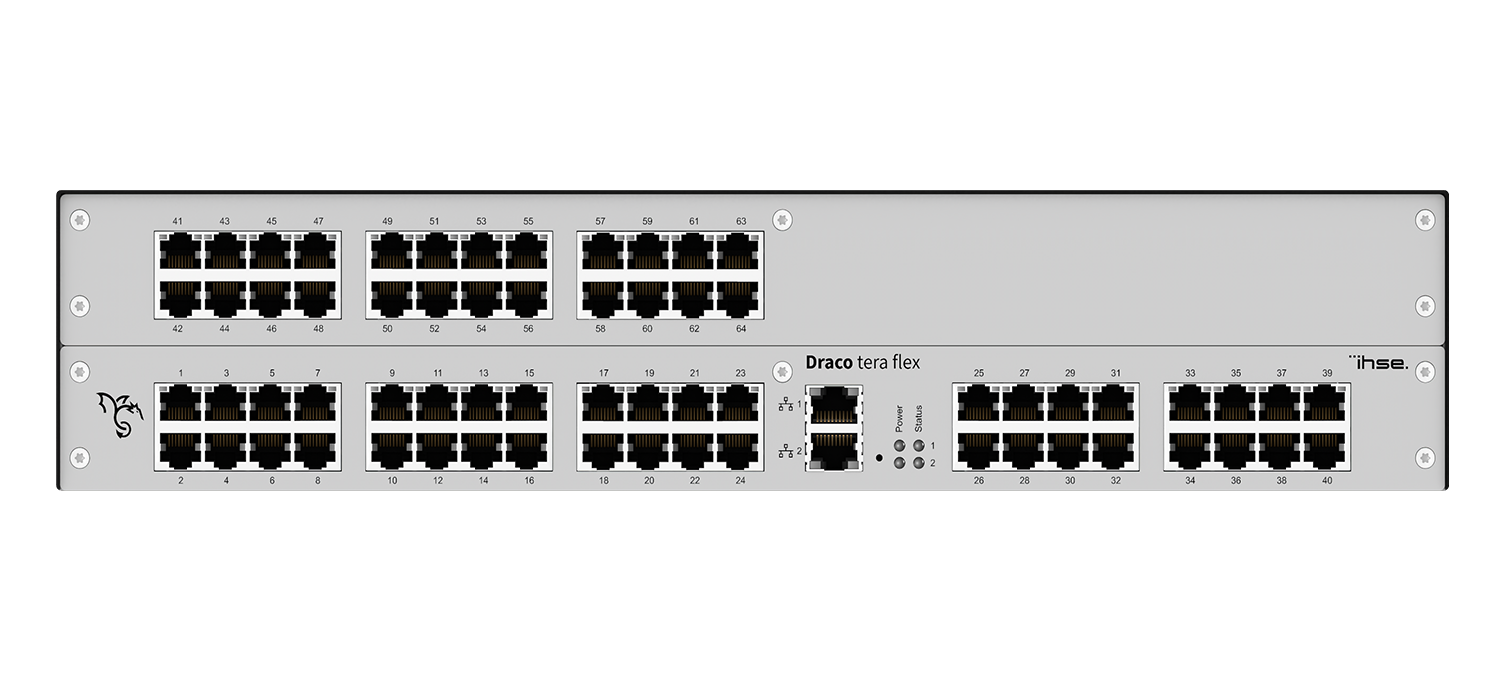

K480-C64
Draco tera flex KVM matrix 64 ports, Cat X 1G

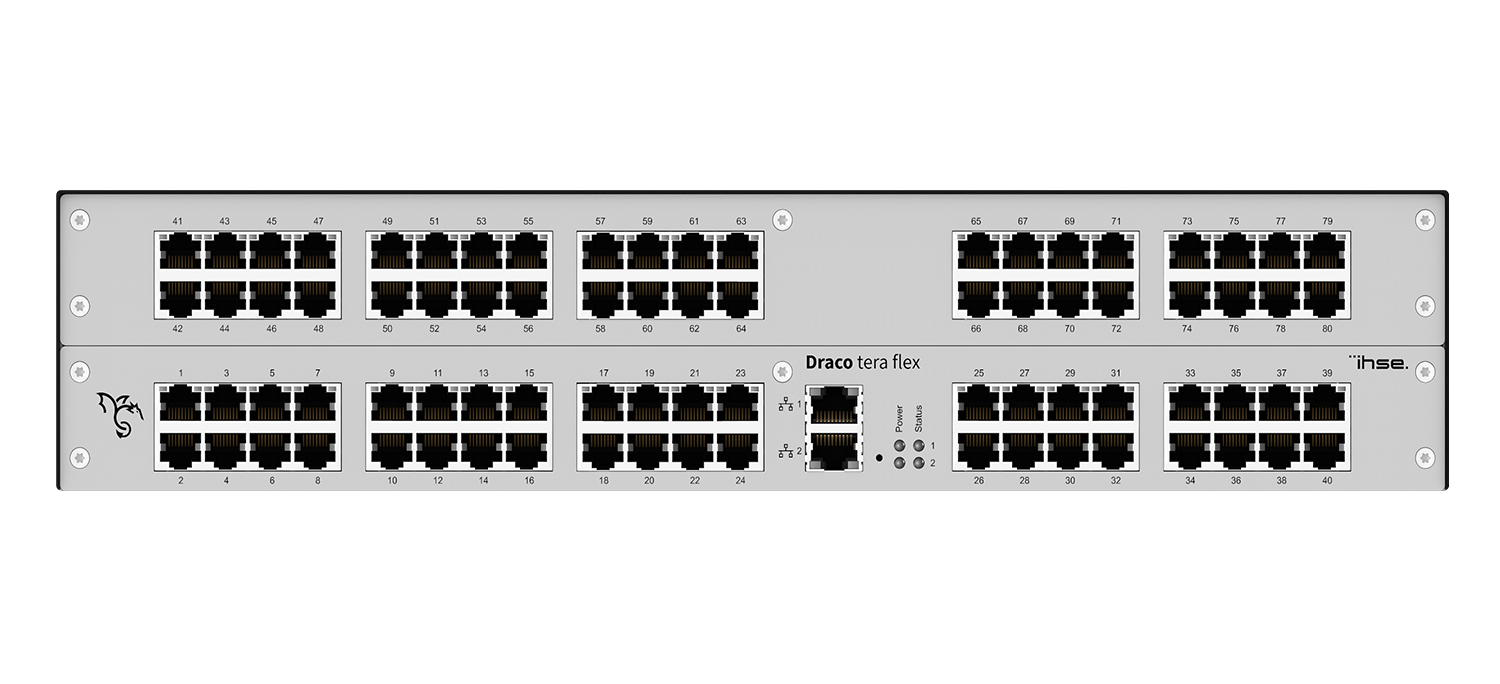

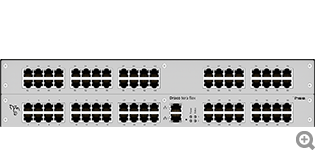

K480-C80
Draco tera flex KVM matrix 80 ports, Cat X 1G

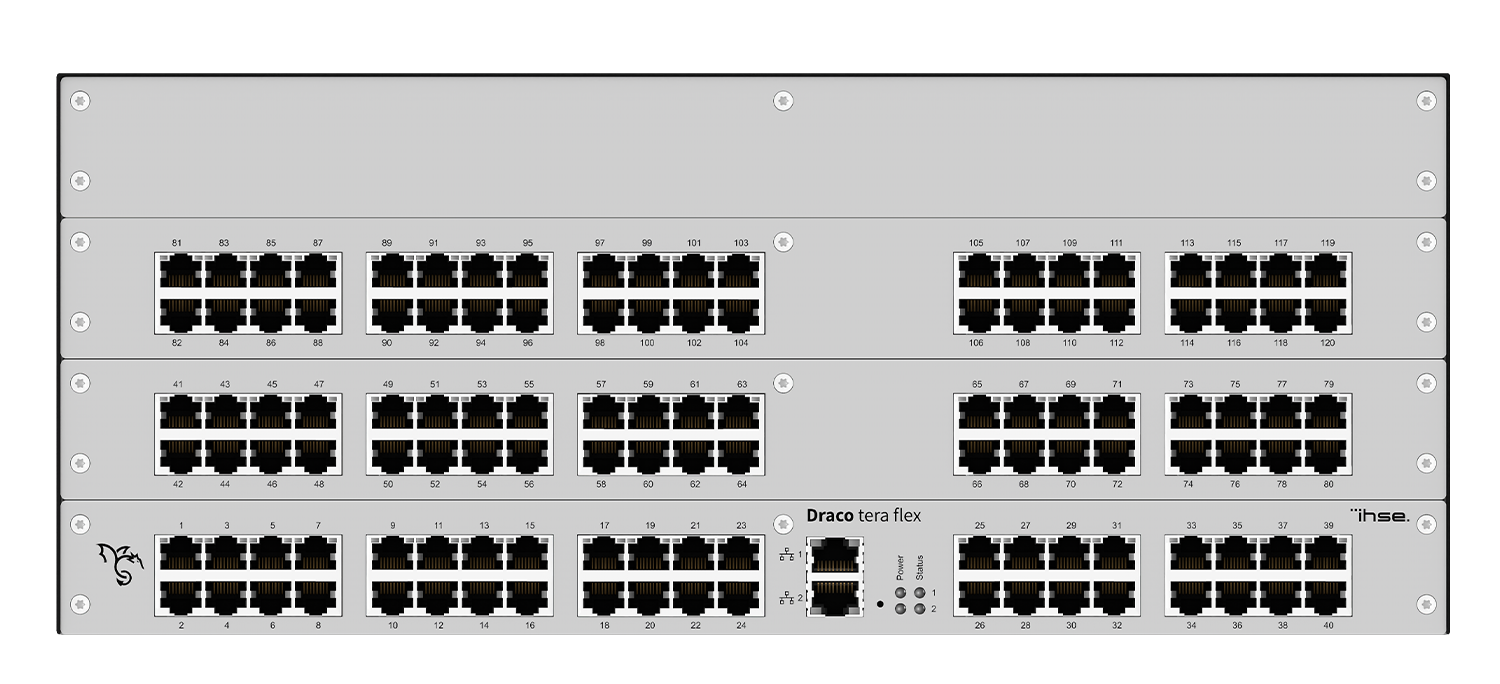

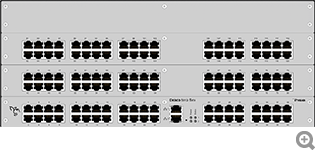

K480-C120
Draco tera flex KVM matrix 120 ports, Cat X 1G

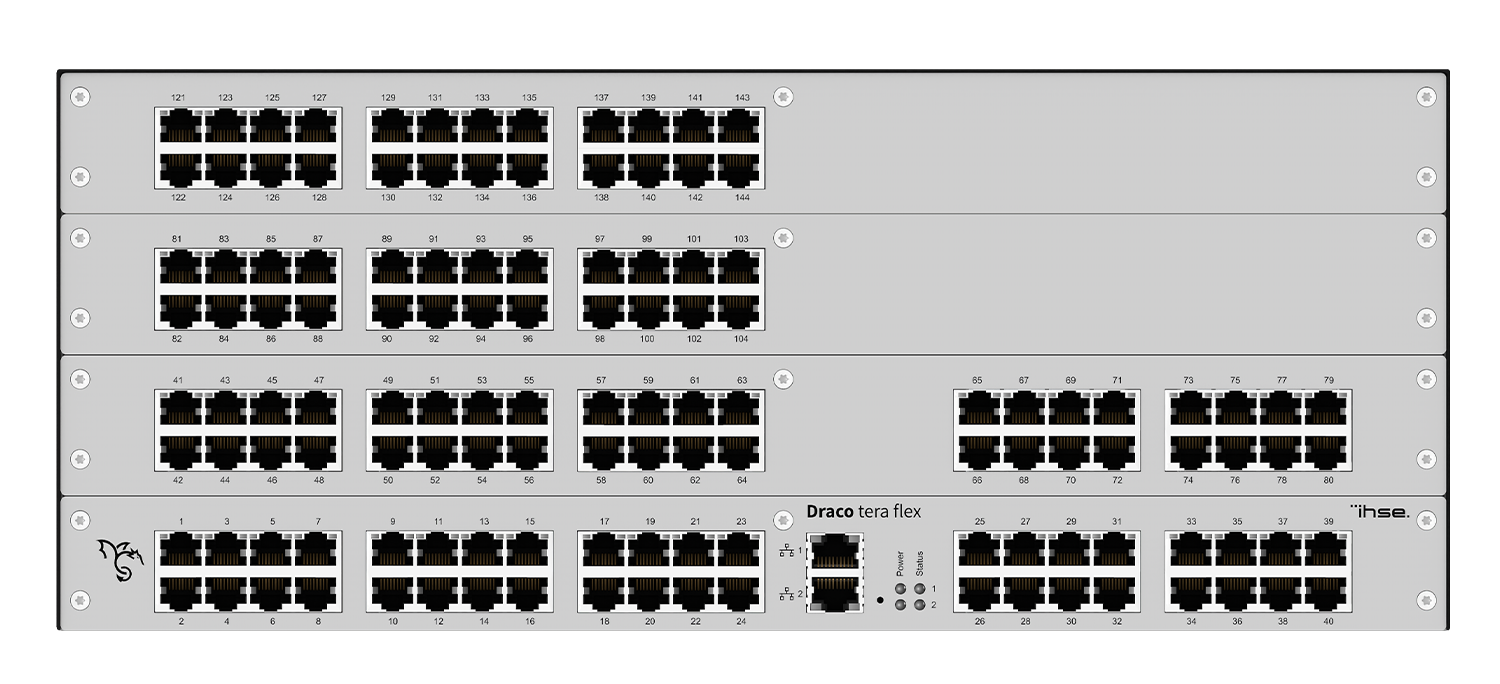

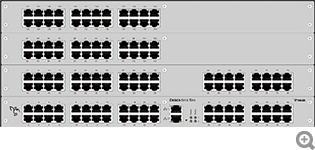

K480-C128
Draco tera flex KVM matrix 128 ports, Cat X 1G

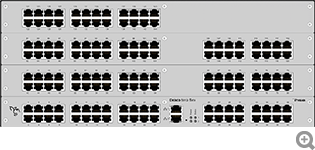

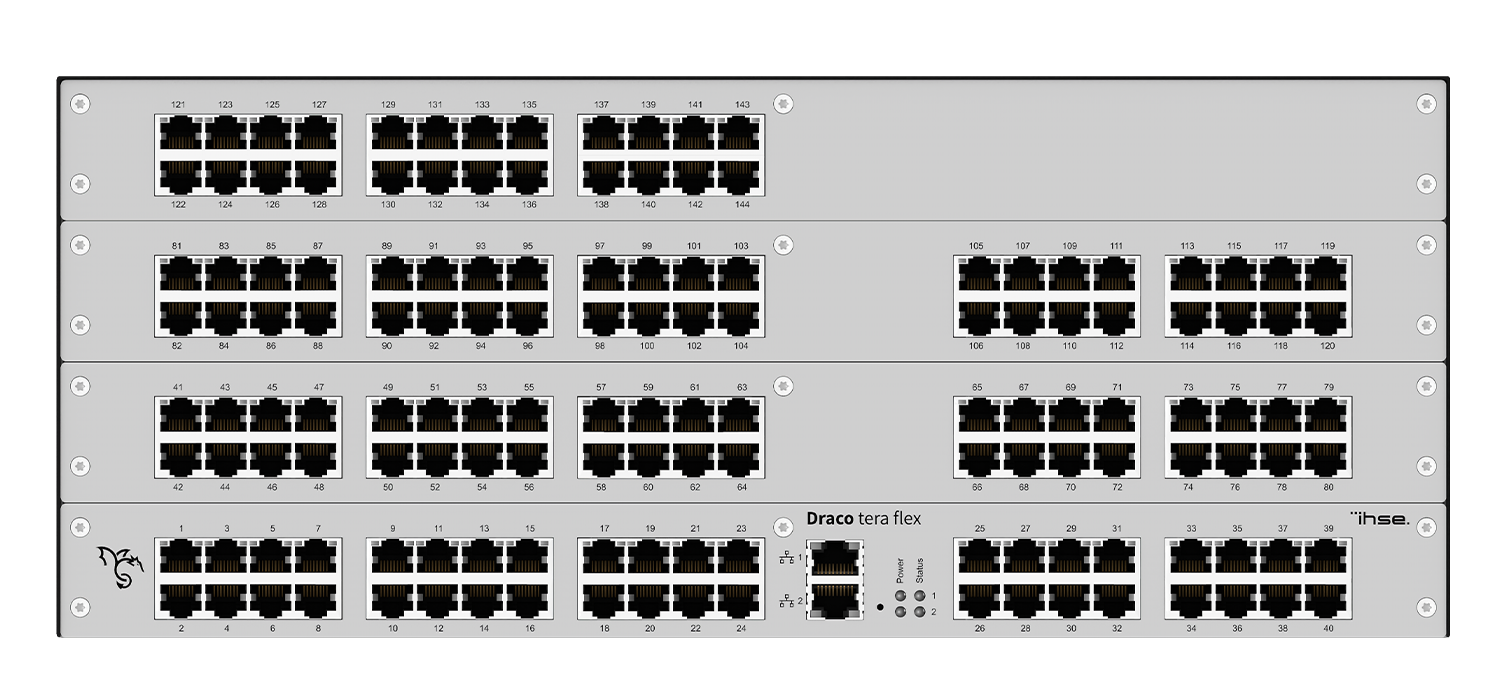

K480-C144
Draco tera flex KVM matrix 144 ports, Cat X 1G

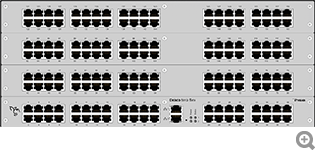

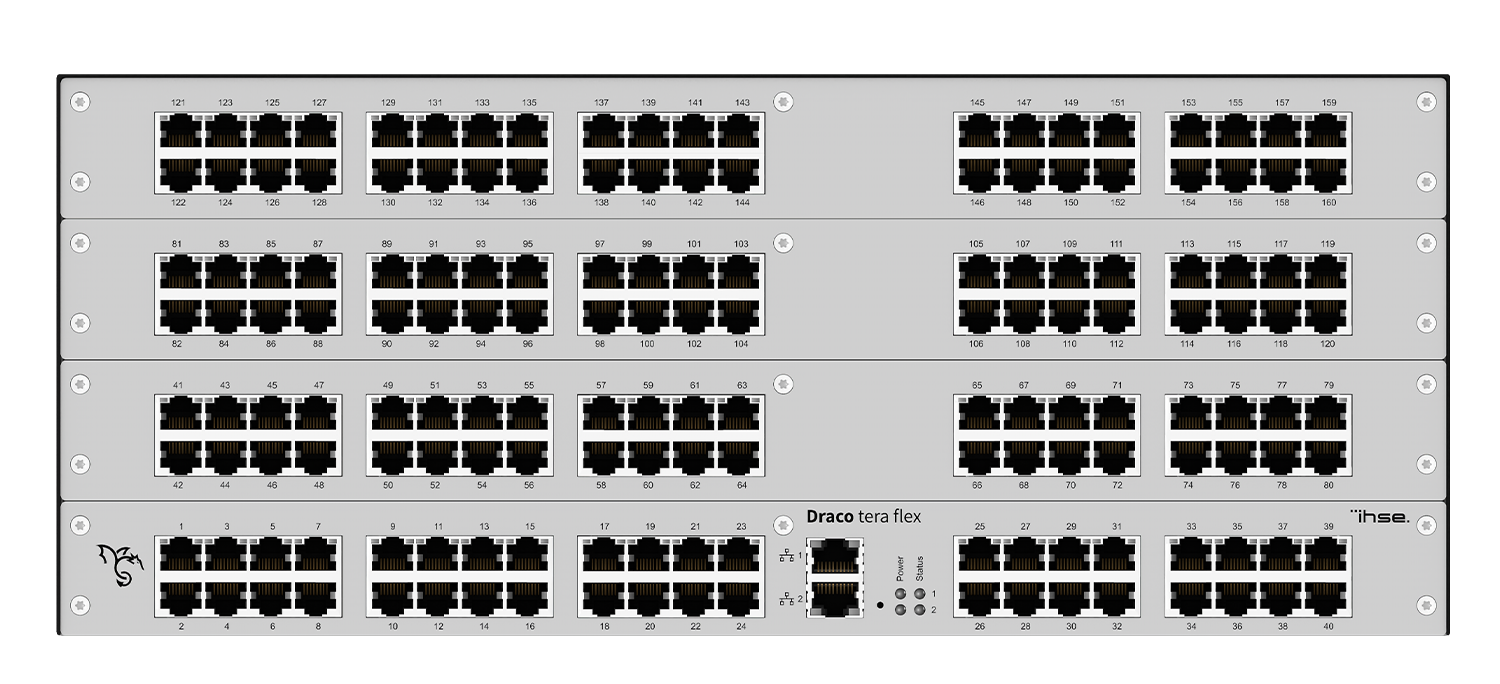

K480-C160
Draco tera flex KVM matrix 160 ports, Cat X 1G

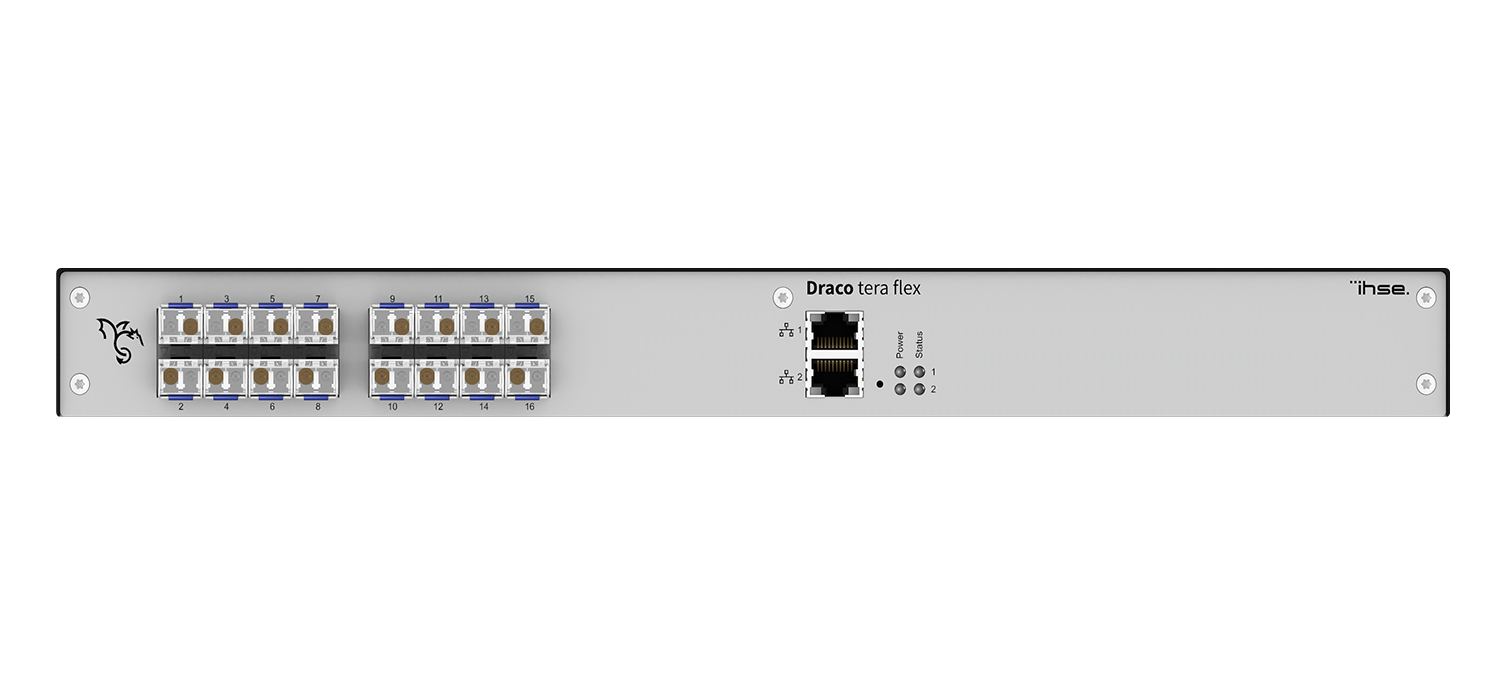

K480-F16
Draco tera flex KVM matrix 16 ports, fiber 1G

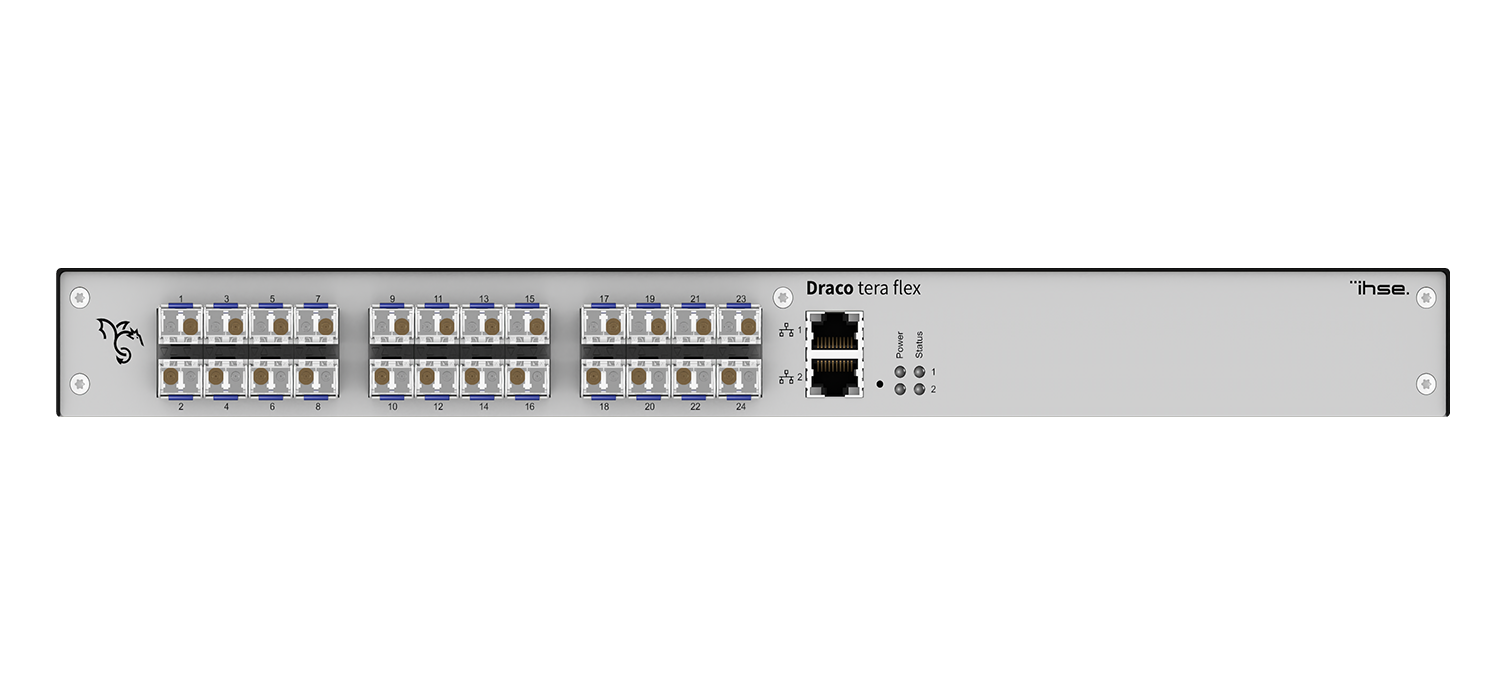

K480-F24
Draco tera flex KVM matrix 24 ports, fiber 1G

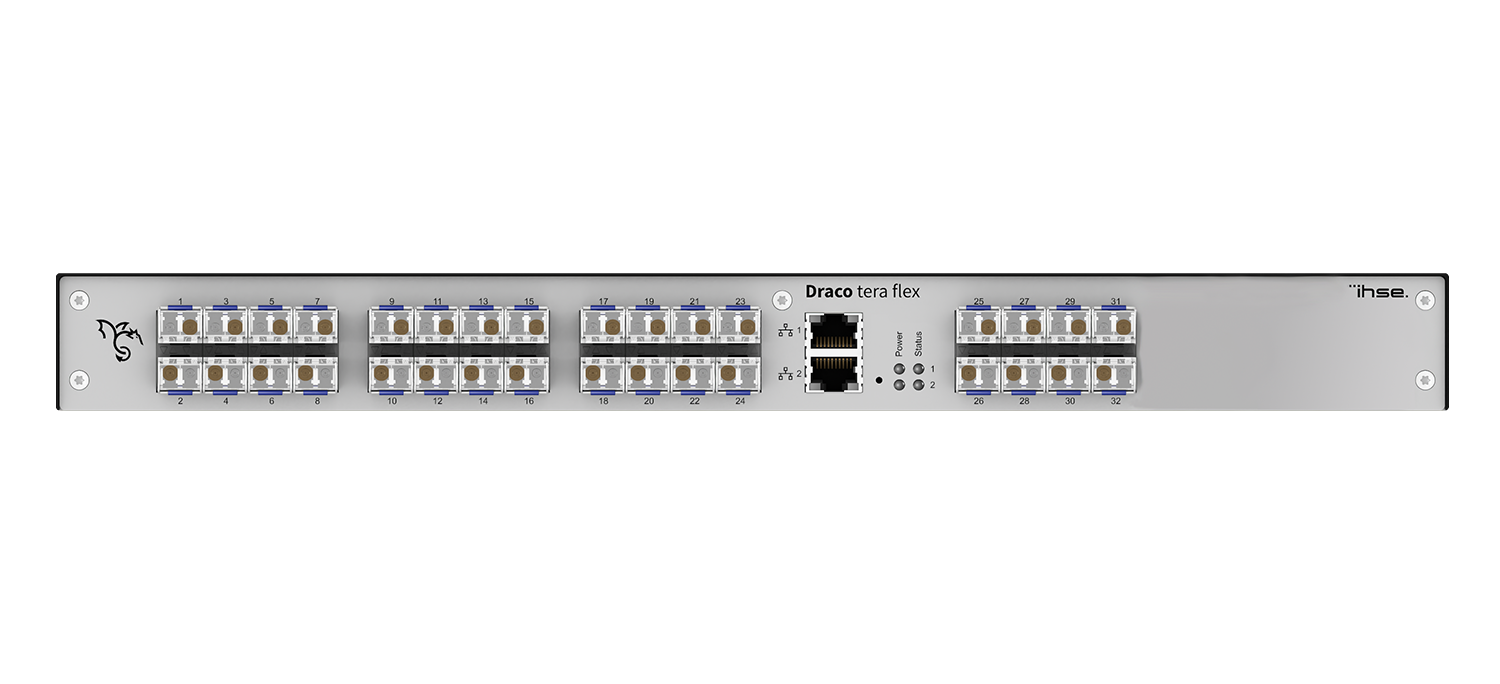

K480-F32
Draco tera flex KVM matrix 32 ports, fiber 1G

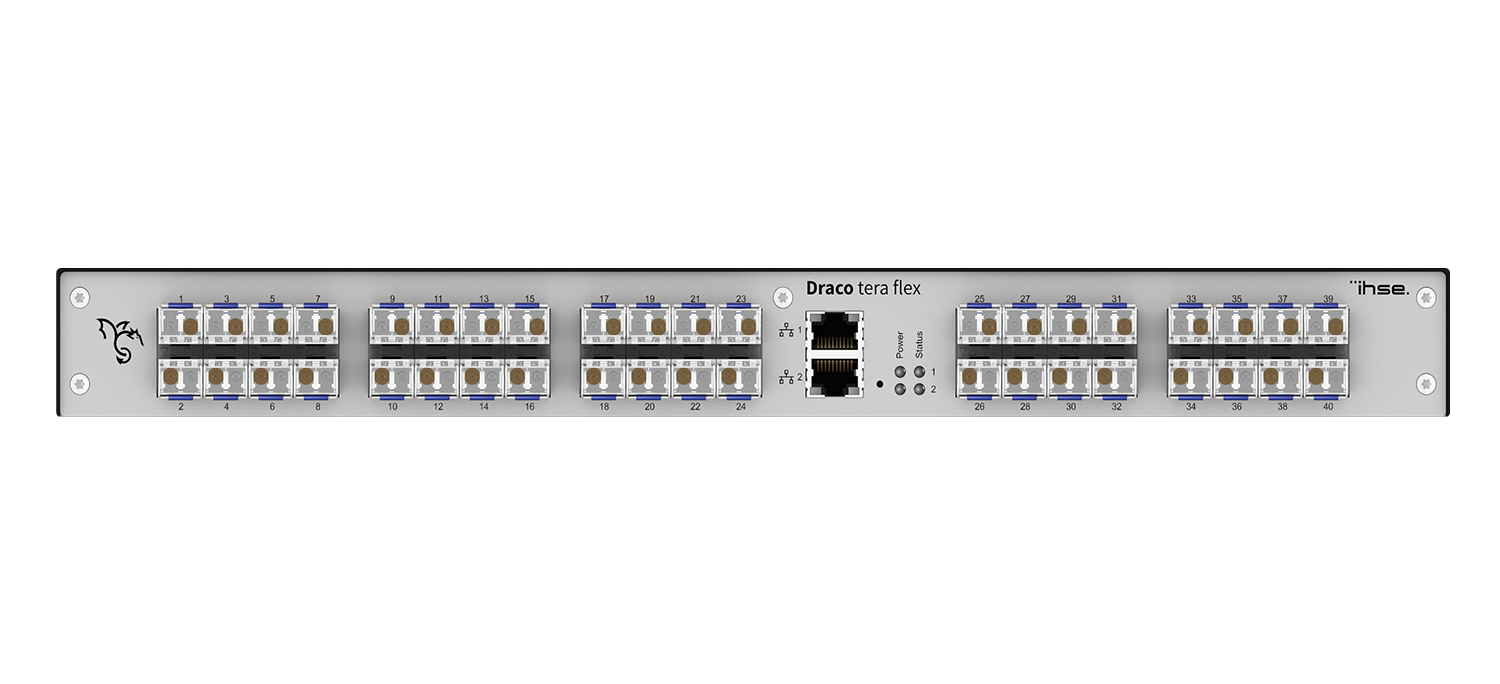

K480-F40
Draco tera flex KVM matrix 40 ports, fiber 1G

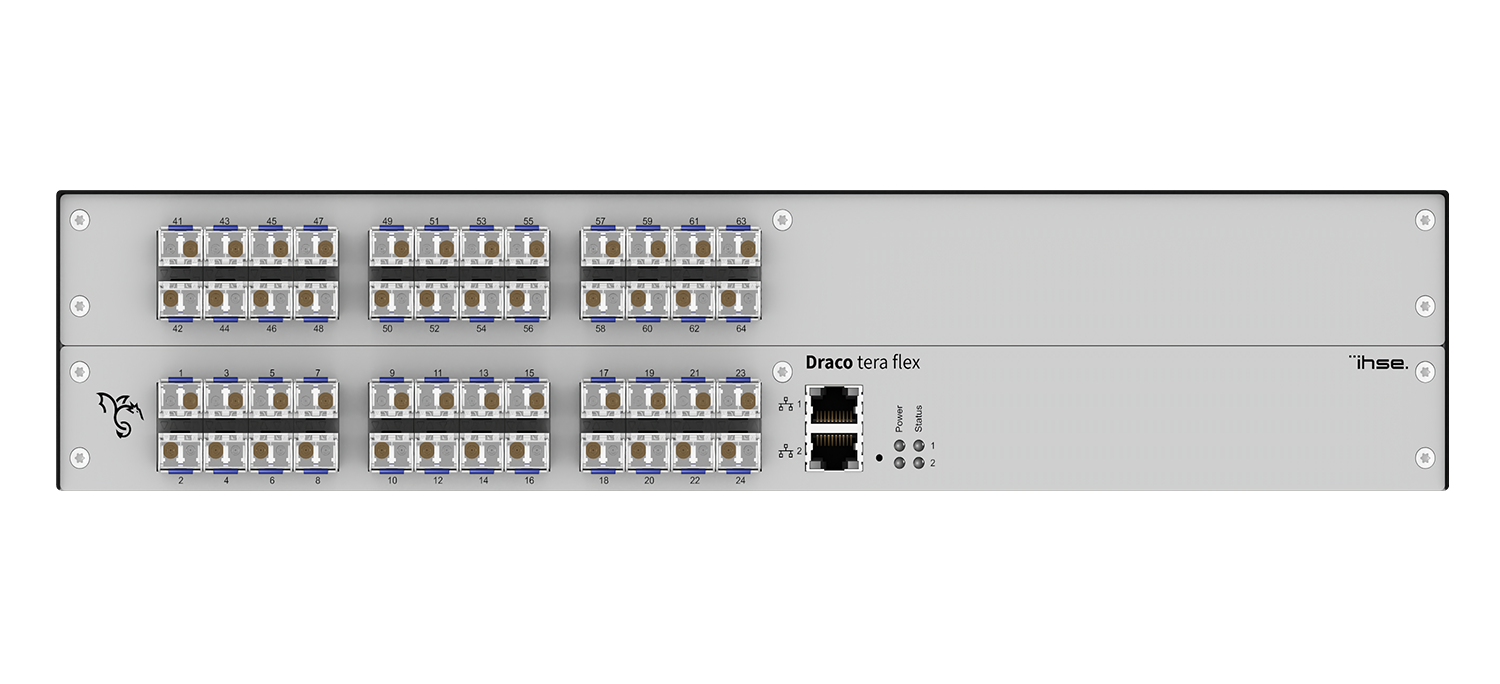

K480-F48
Draco tera flex KVM matrix 48 ports, fiber 1G

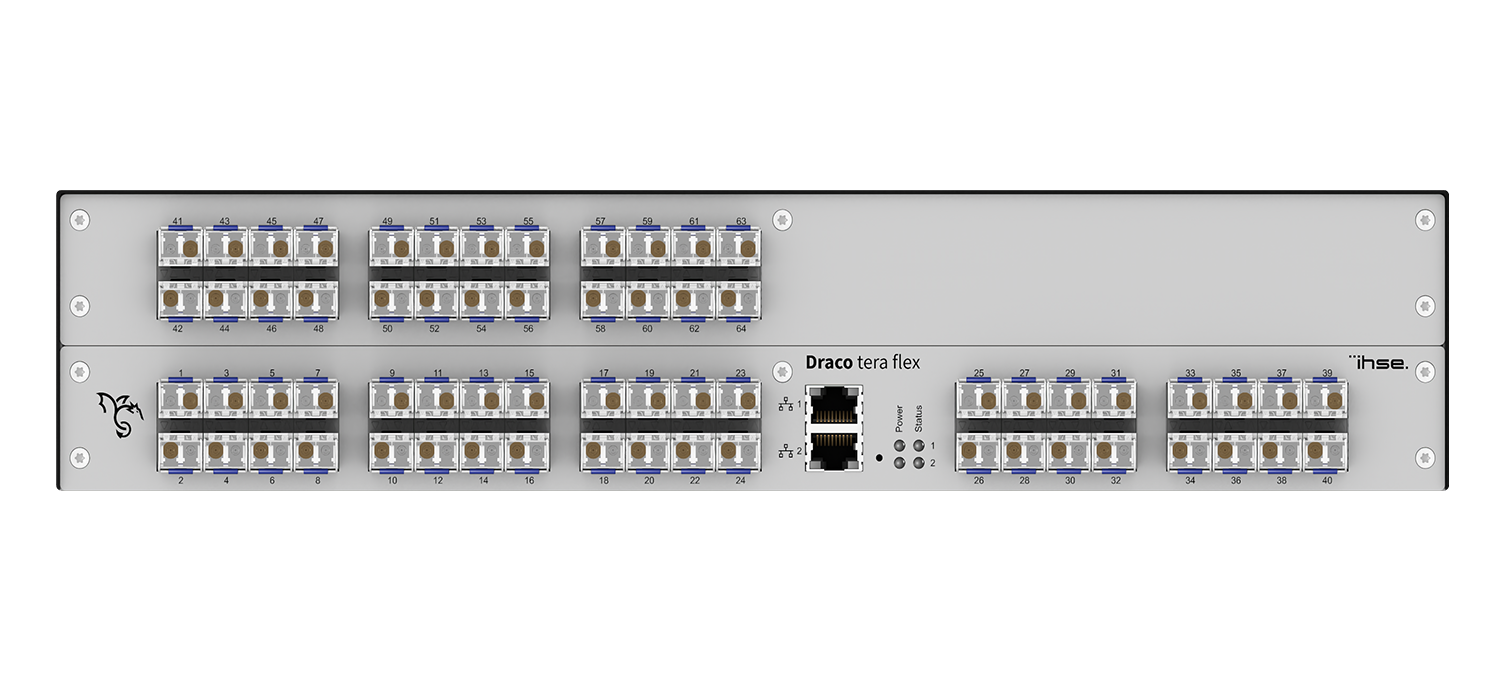

K480-F64
Draco tera flex KVM matrix 64 ports, fiber 1G

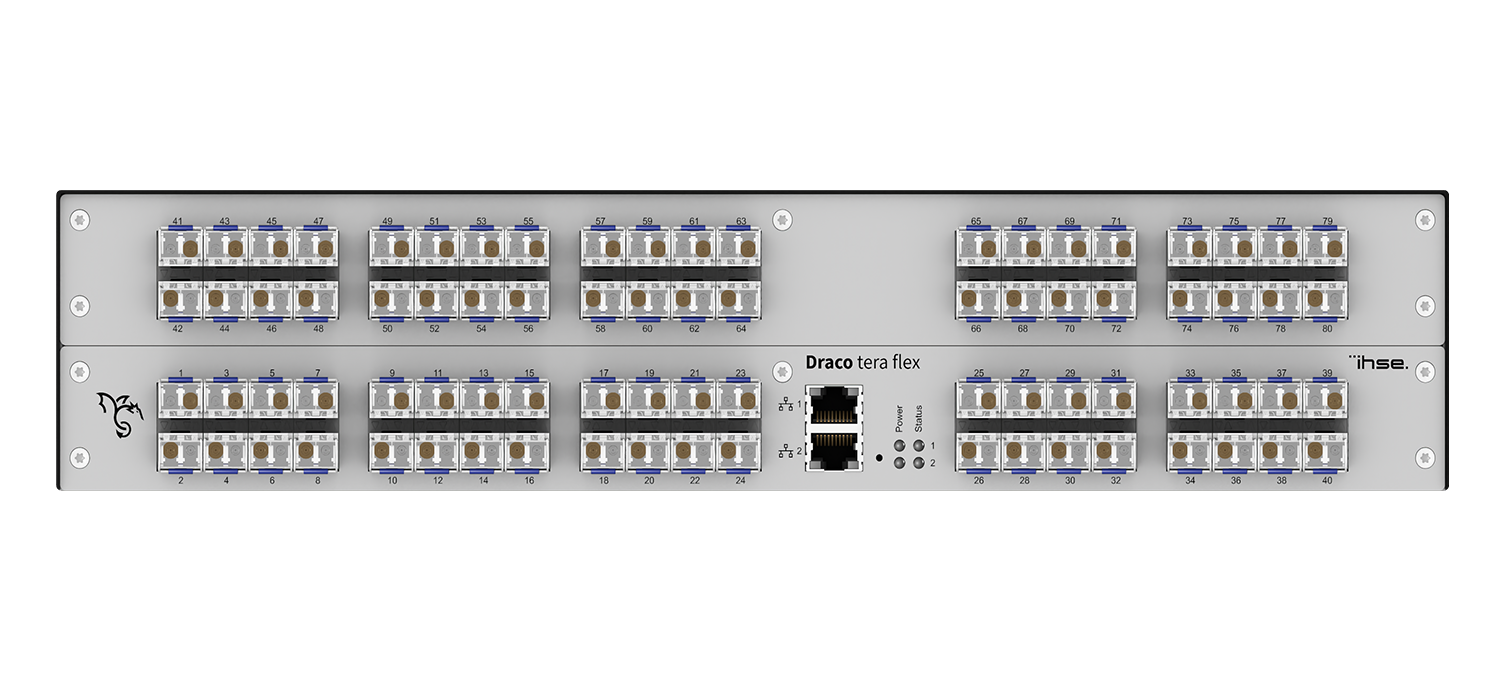

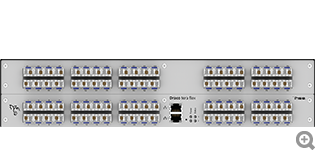

K480-F80
Draco tera flex KVM matrix 80 ports, fiber 1G

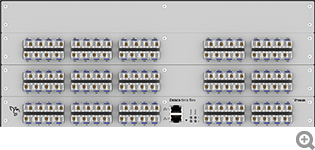

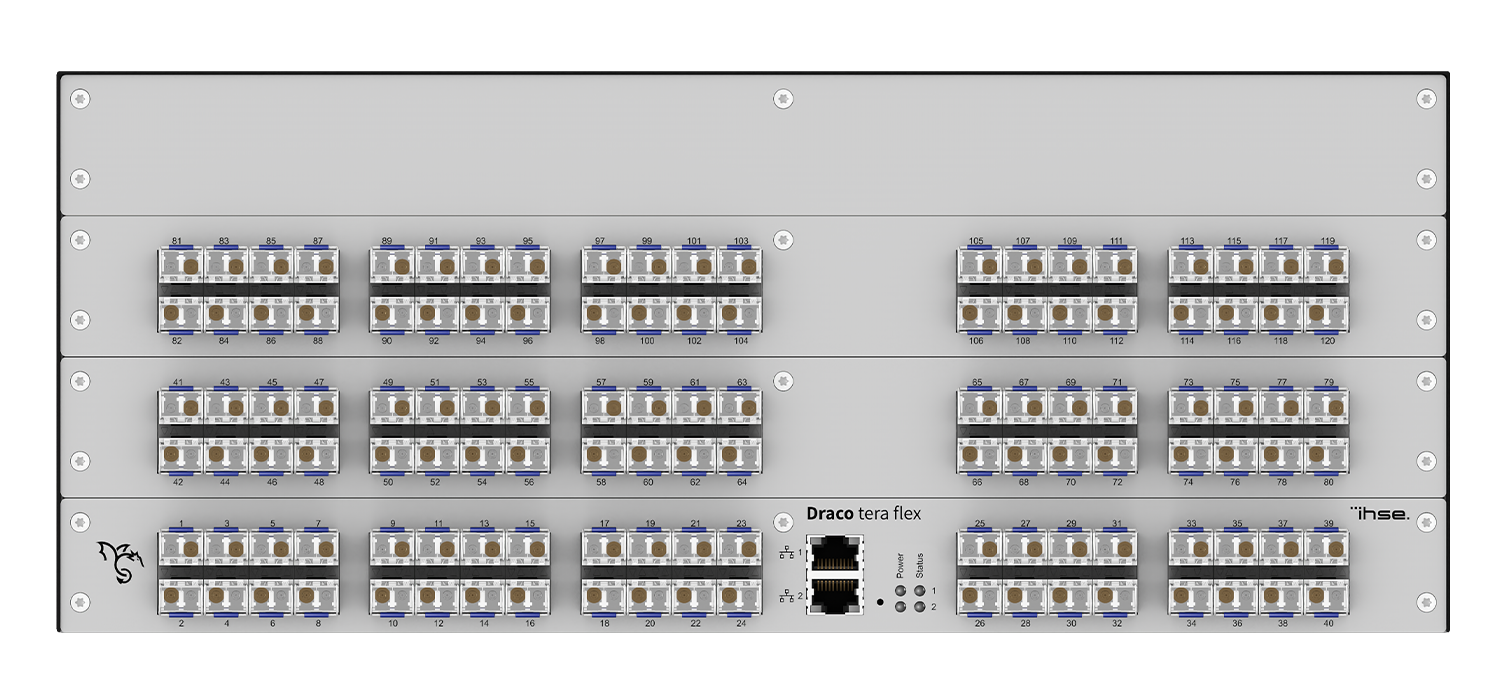

K480-F120
Draco tera flex KVM matrix 120 ports, fiber 1G

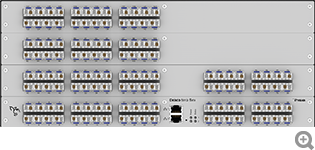

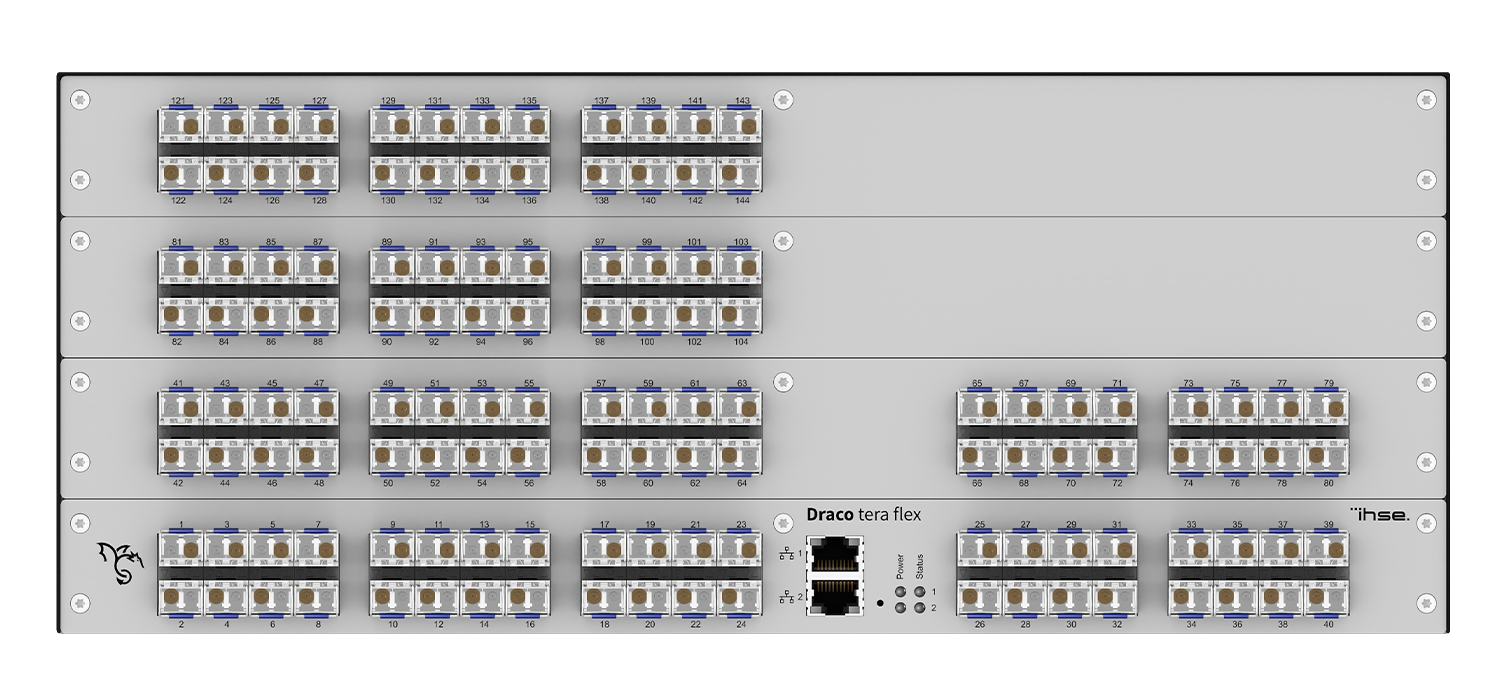

K480-F128
Draco tera flex KVM matrix 128 ports, fiber 1G

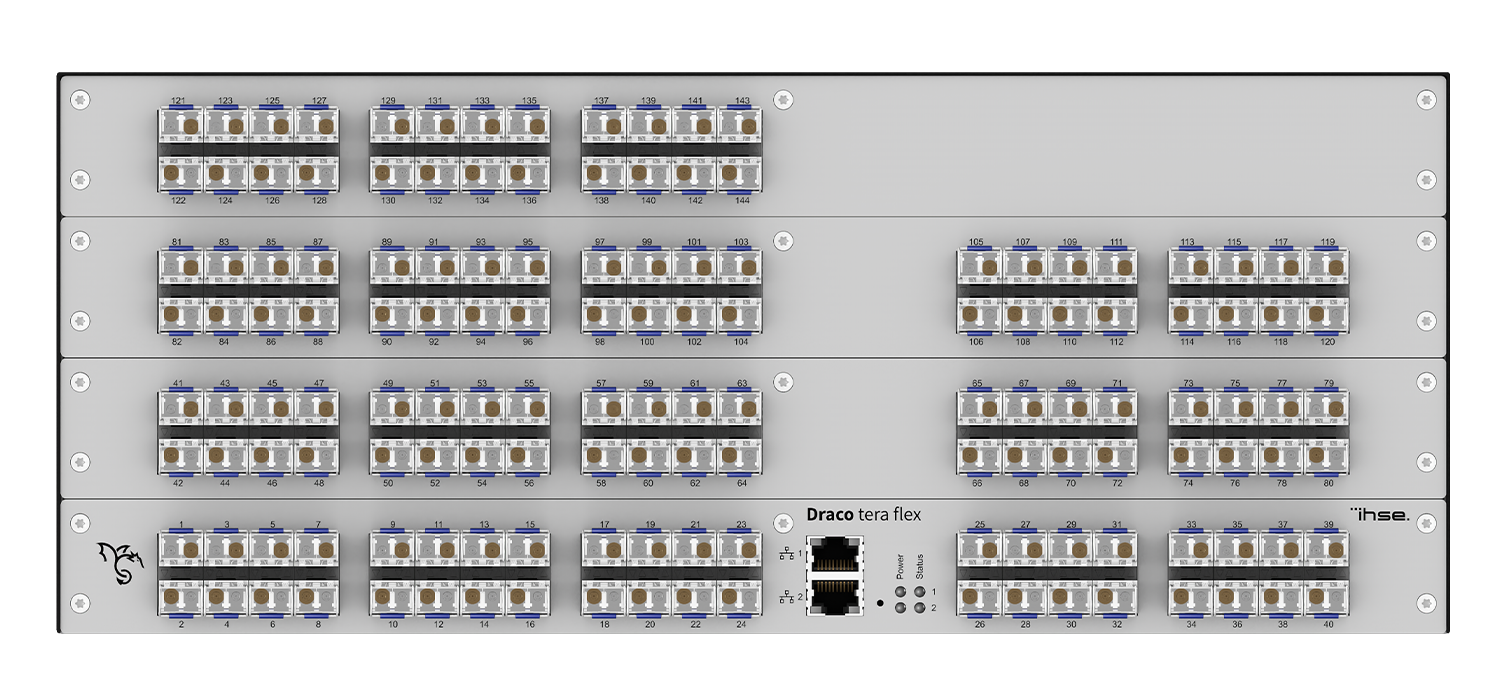

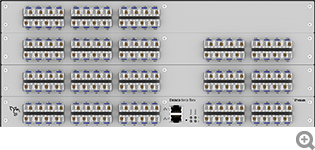

K480-F144
Draco tera flex KVM matrix 144 ports, fiber 1G

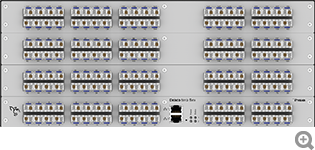

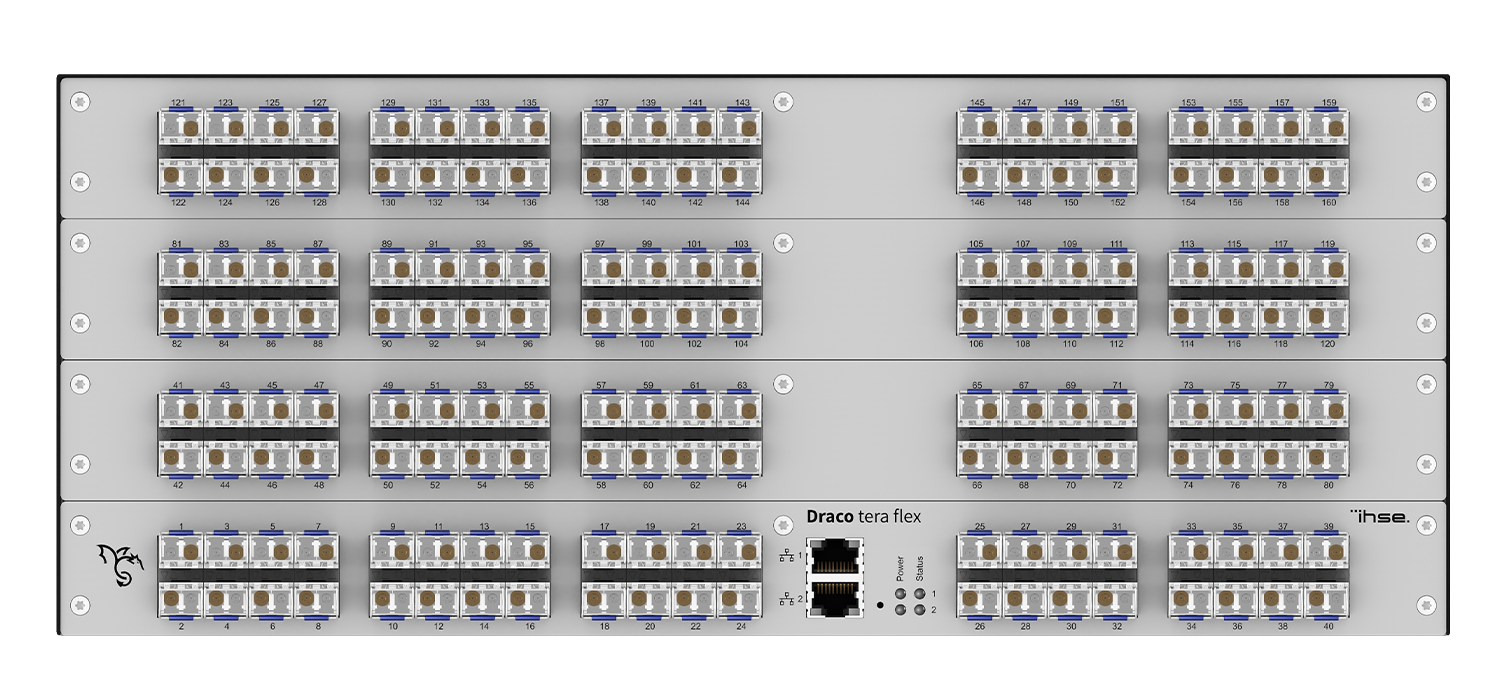

K480-F160
Draco tera flex KVM matrix 160 ports, fiber 1G

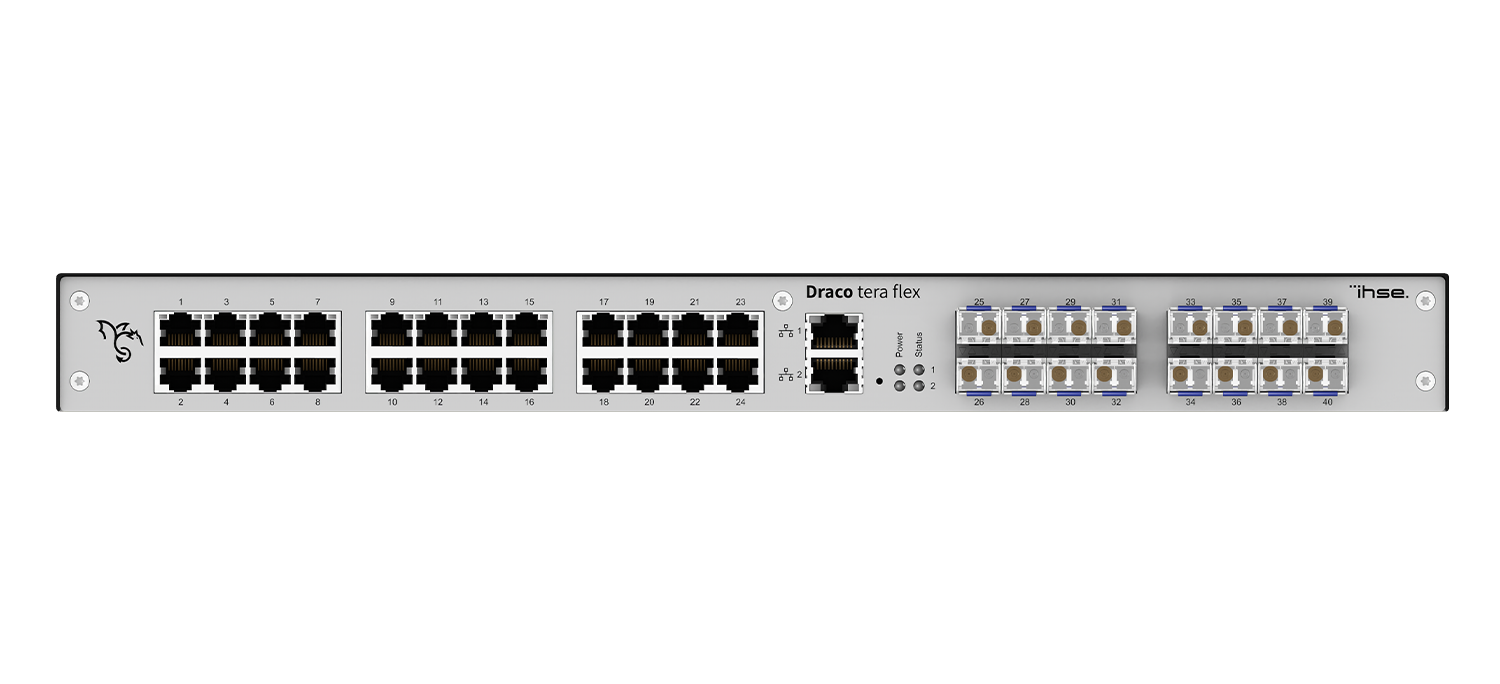

K480-C24F16
Draco tera flex KVM matrix 40 ports, hybrid 1G

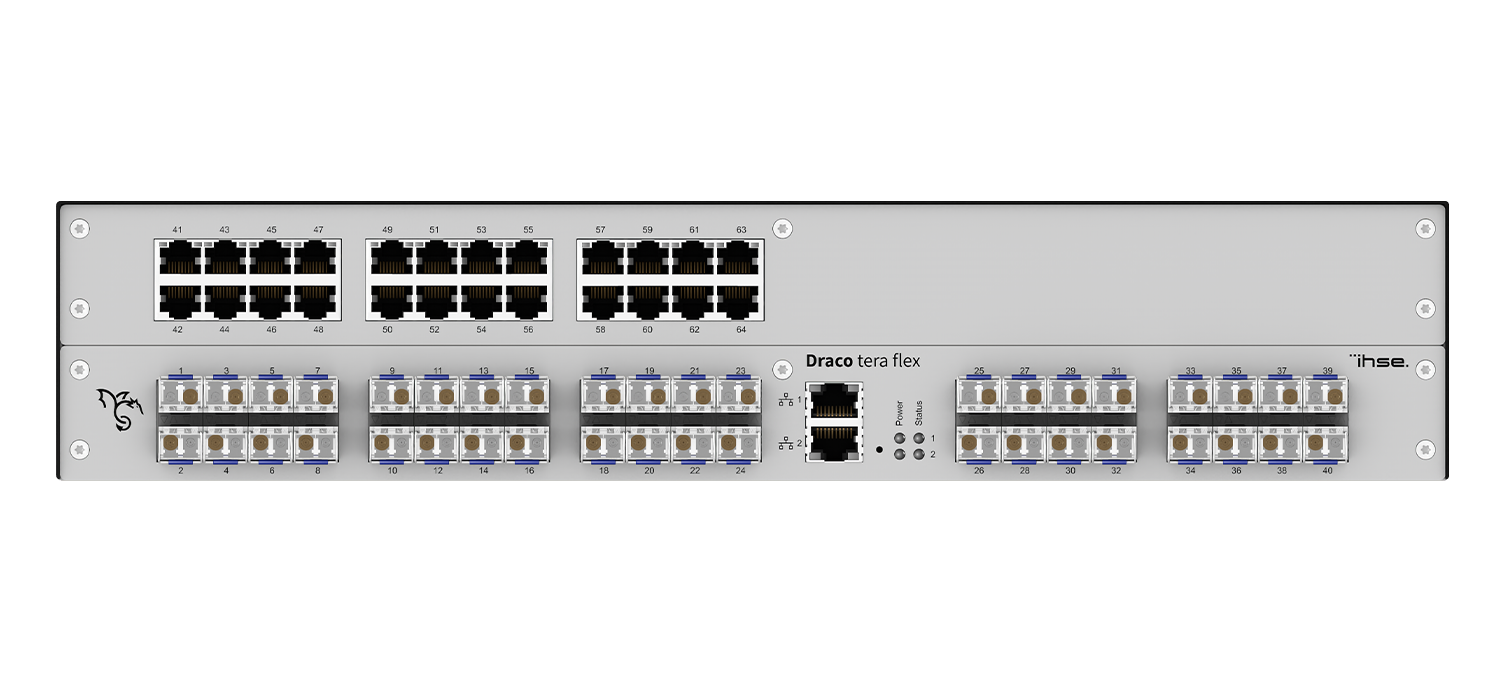

K480-C24F40
Draco tera flex KVM matrix 64 ports, hybrid 1G

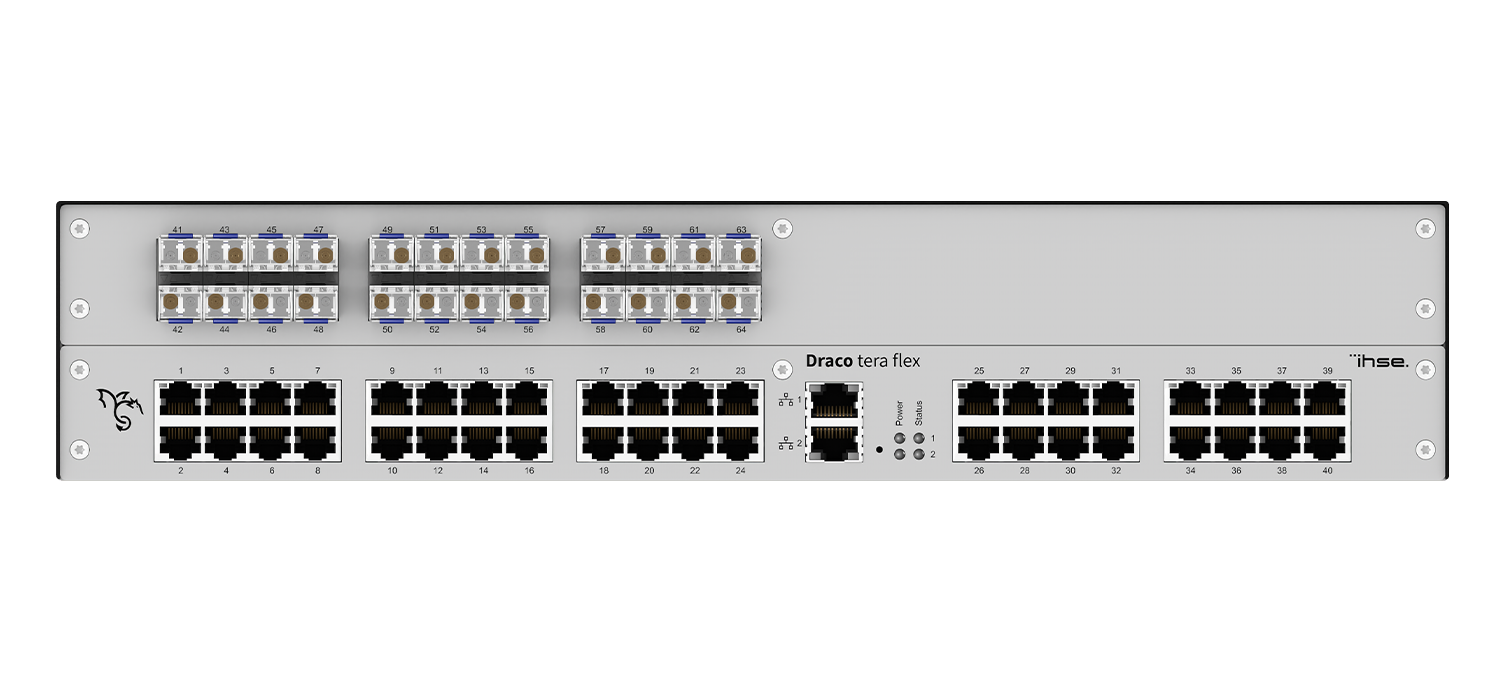

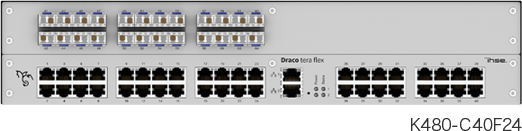

K480-C40F24
Draco tera flex KVM matrix 64 ports, hybrid 1G

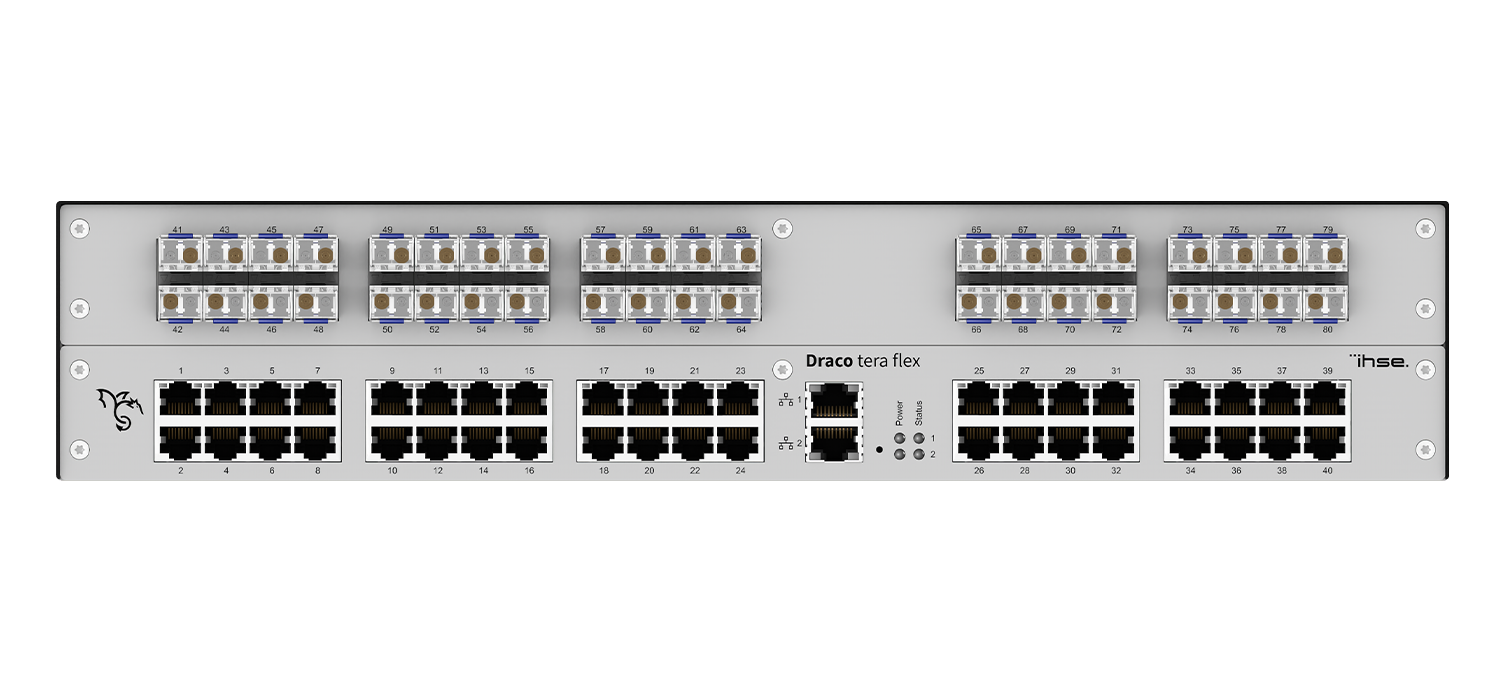

K480-C40F40
Draco tera flex KVM matrix 80 ports, hybrid 1G

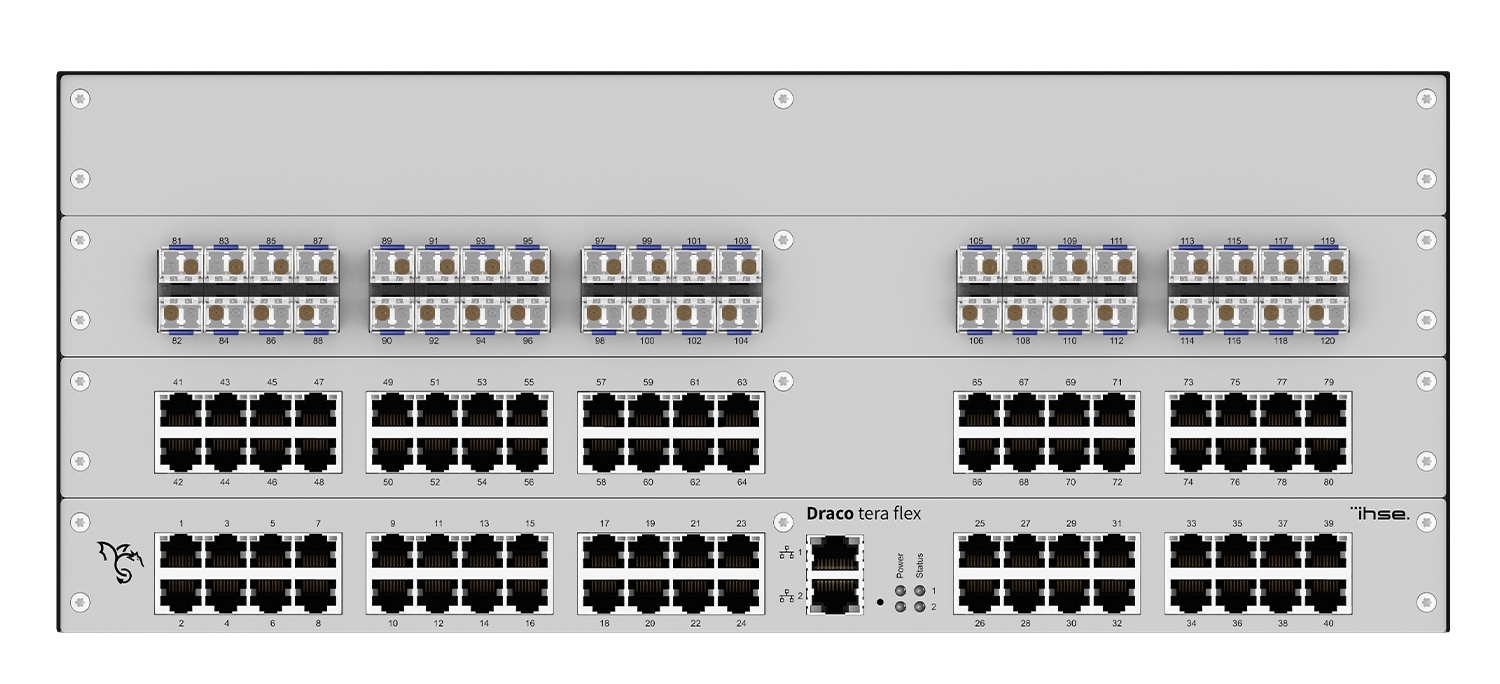

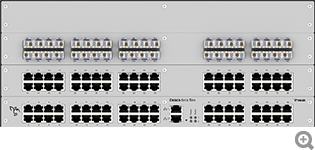

K480-C80F40
Draco tera flex KVM matrix 120 ports, hybrid 1G

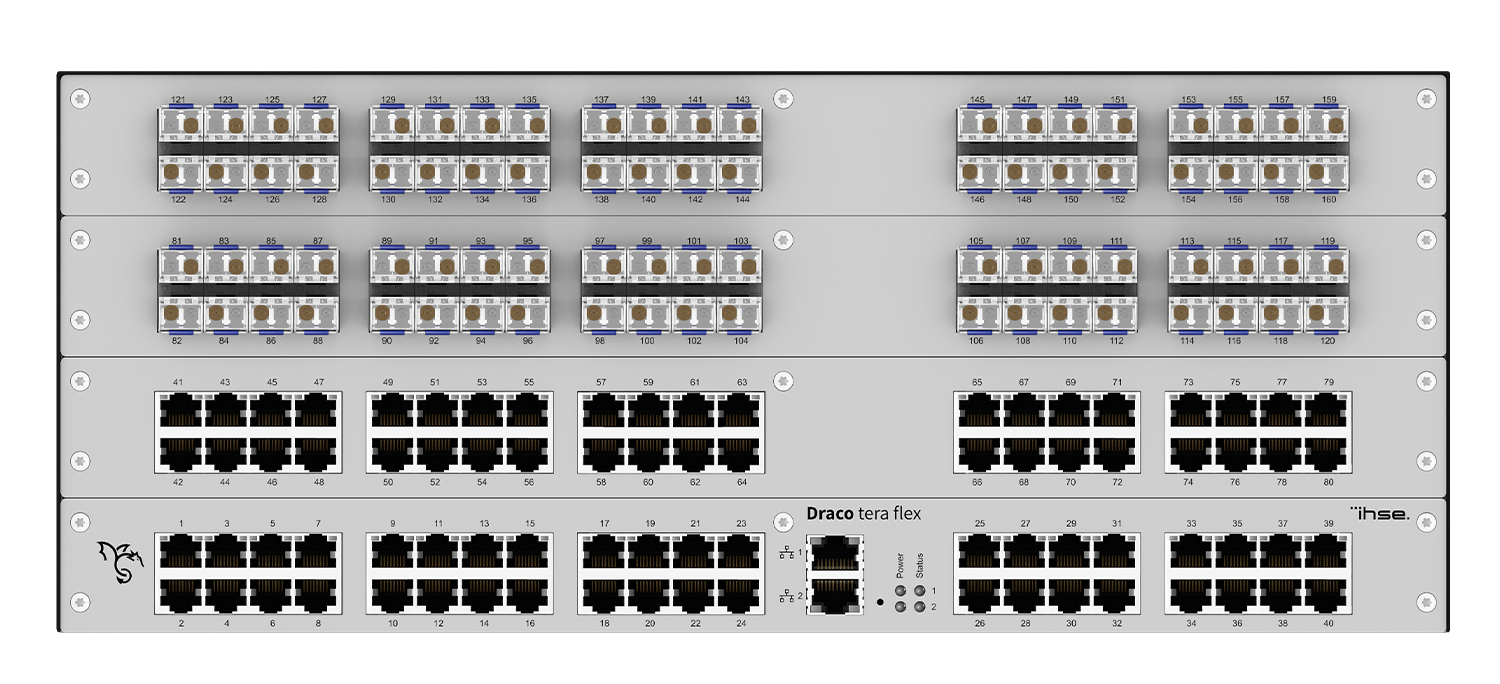

K480-C80F80
Draco tera flex KVM matrix 160 ports, hybrid 1G

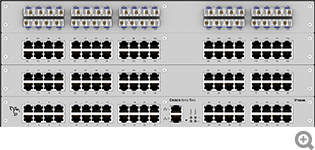

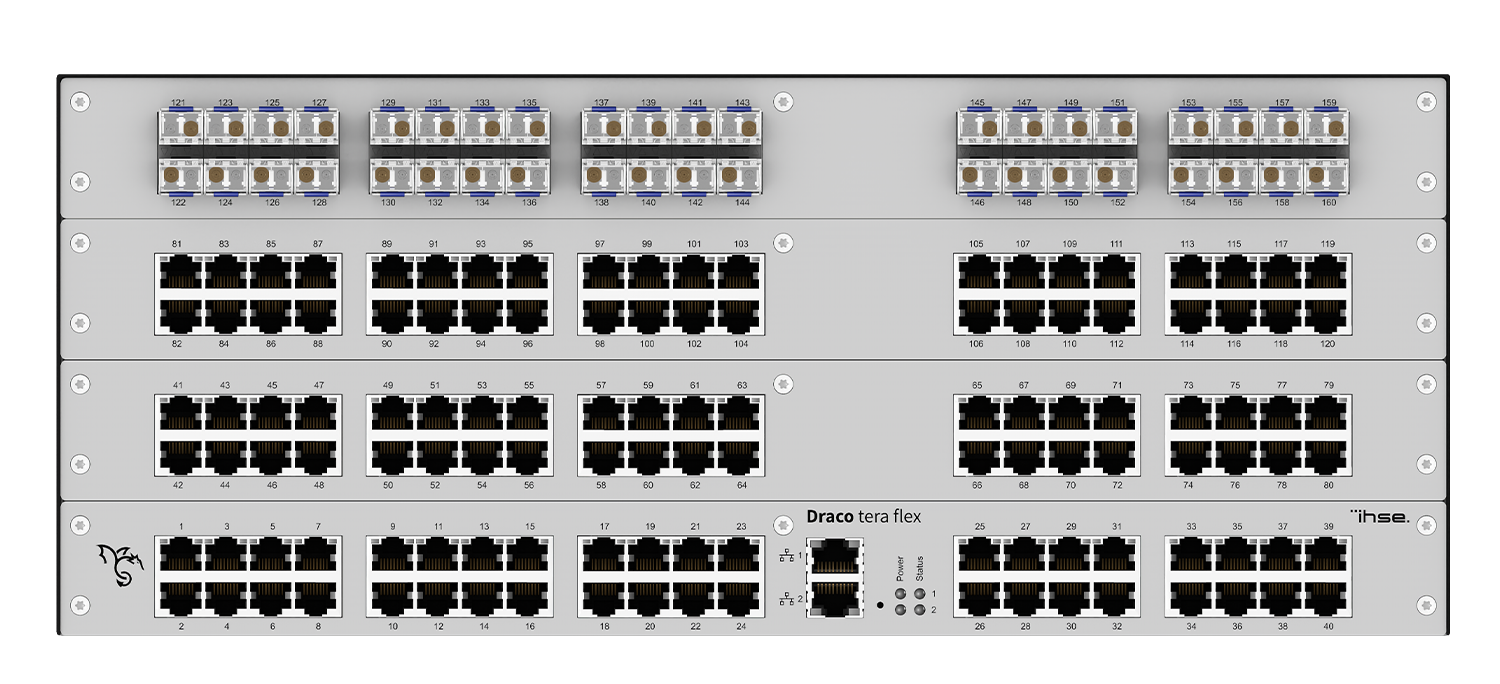

K480-C120F40
Draco tera flex KVM matrix 160 ports, hybrid 1G

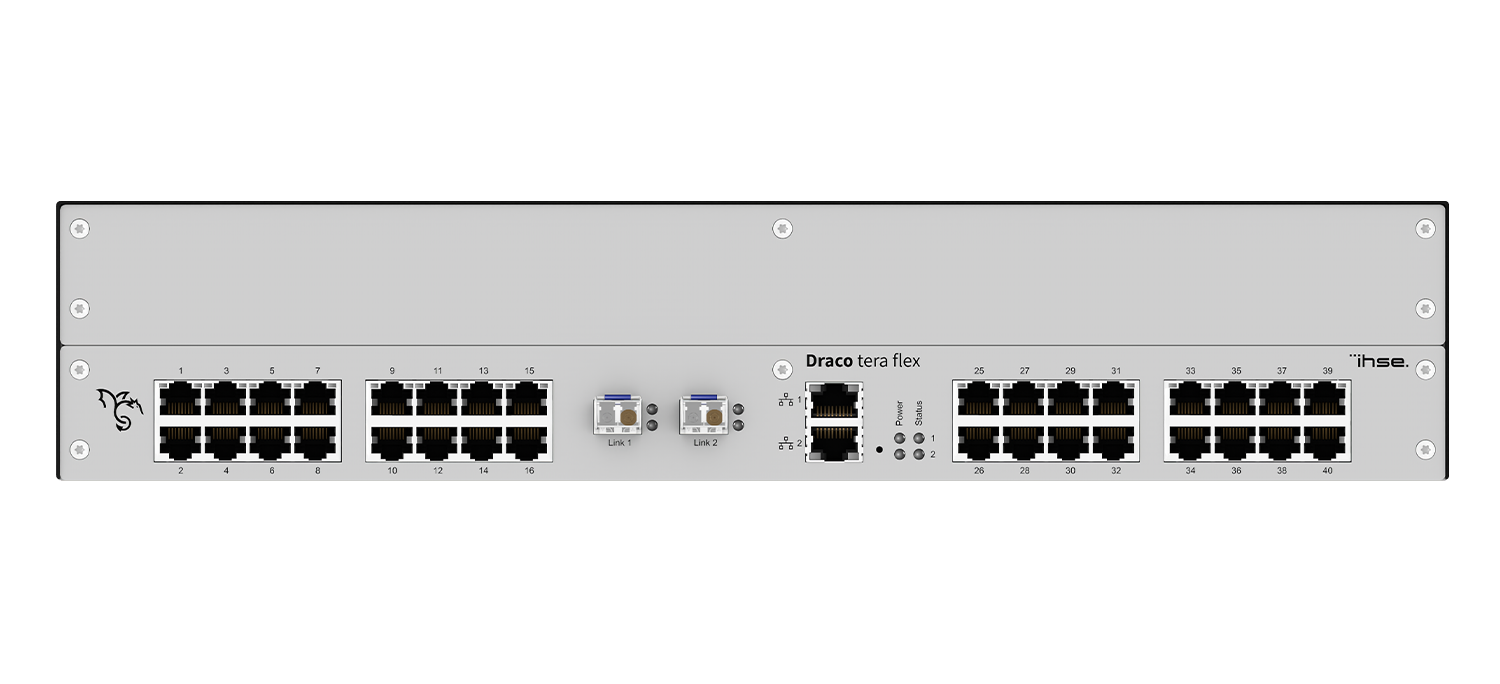

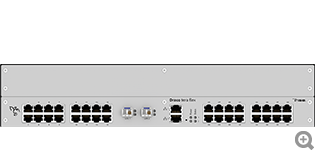

K480-C32G-2RU
Draco tera flex KVM matrix 32 ports +
Grid, 2RU, Cat X 1G
Grid, 2RU, Cat X 1G

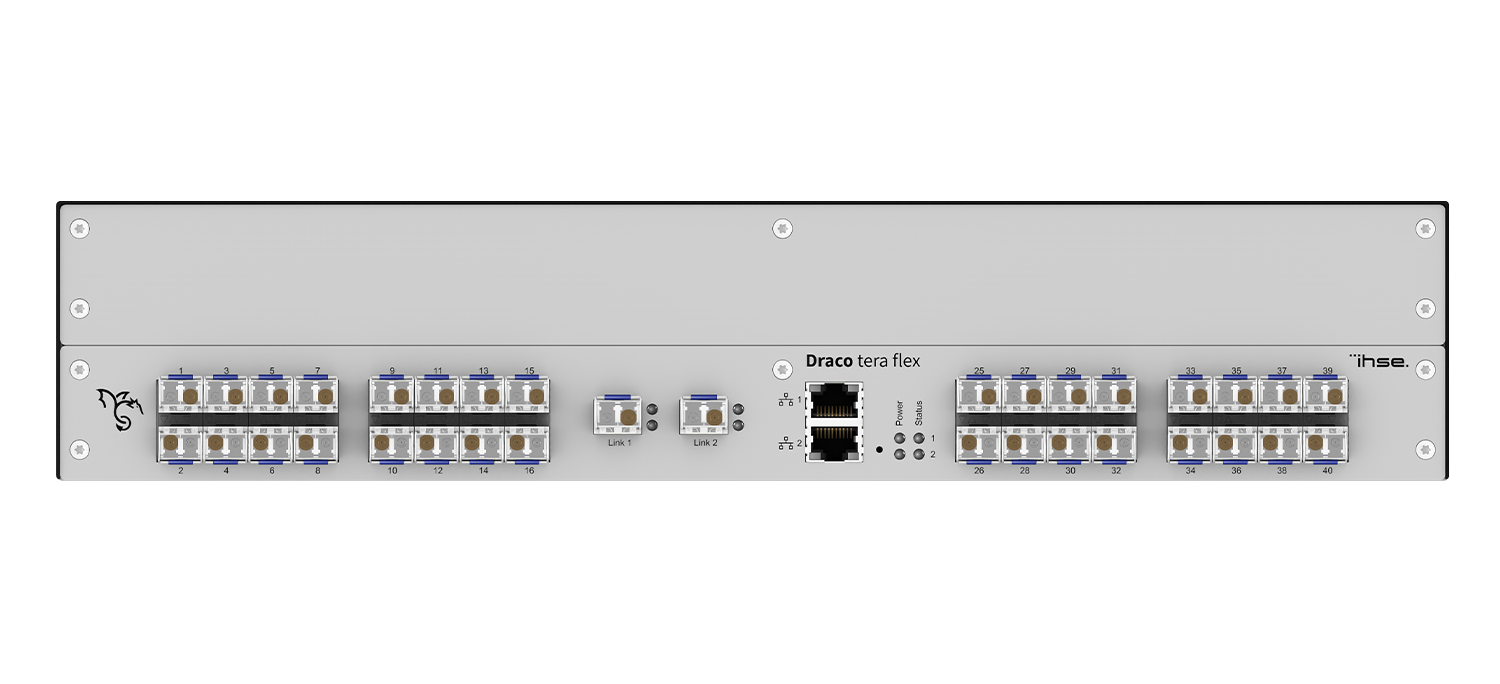

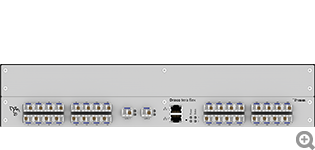

K480-F32G-2RU
Draco tera flex KVM matrix 32 ports +
Grid, 2RU, fiber 1G
Grid, 2RU, fiber 1G

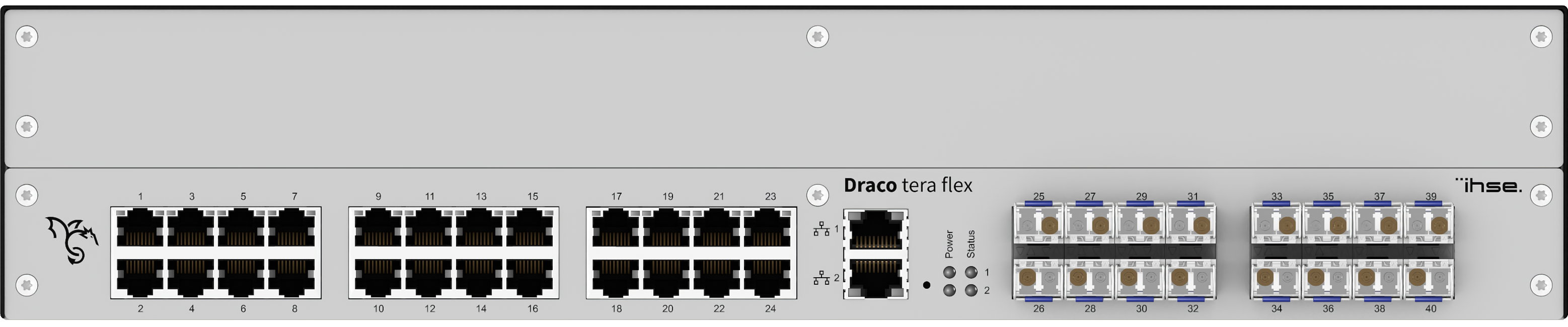

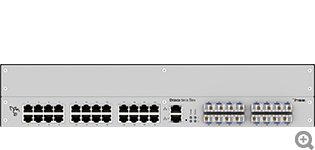

K480-C24F16-2RU
Draco tera flex KVM matrix 40 ports,
custom design 2RU, hybrid 1G
custom design 2RU, hybrid 1G

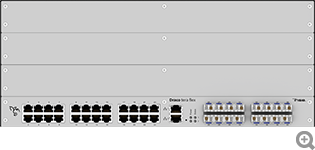

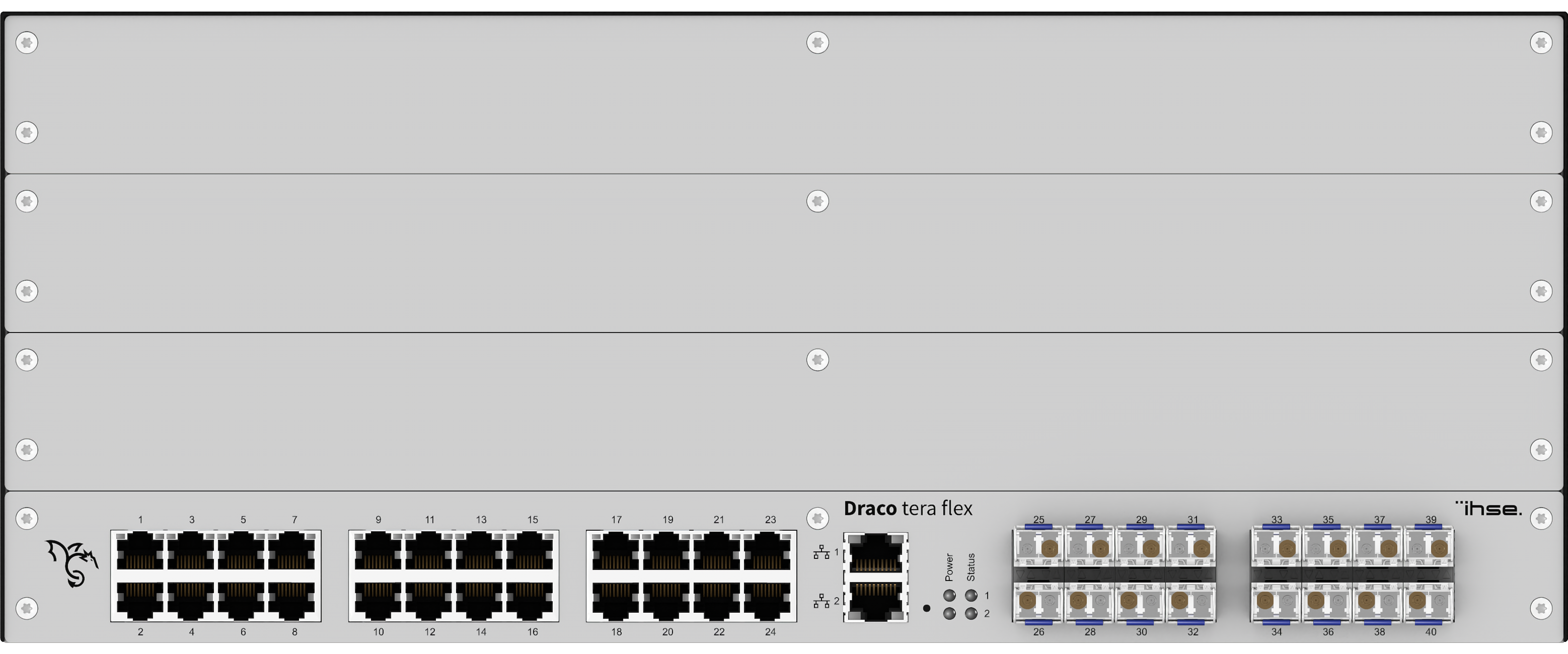

K480-C24F16-4RU
Draco tera flex KVM matrix 40 ports,
custom design 4RU, hybrid 1G
custom design 4RU, hybrid 1G
K480-C32G-2RU
Draco tera flex KVM matrix 32 ports +
Grid, custom design 2RU, Cat X 1G
Grid, custom design 2RU, Cat X 1G

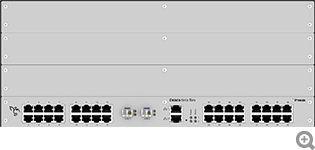

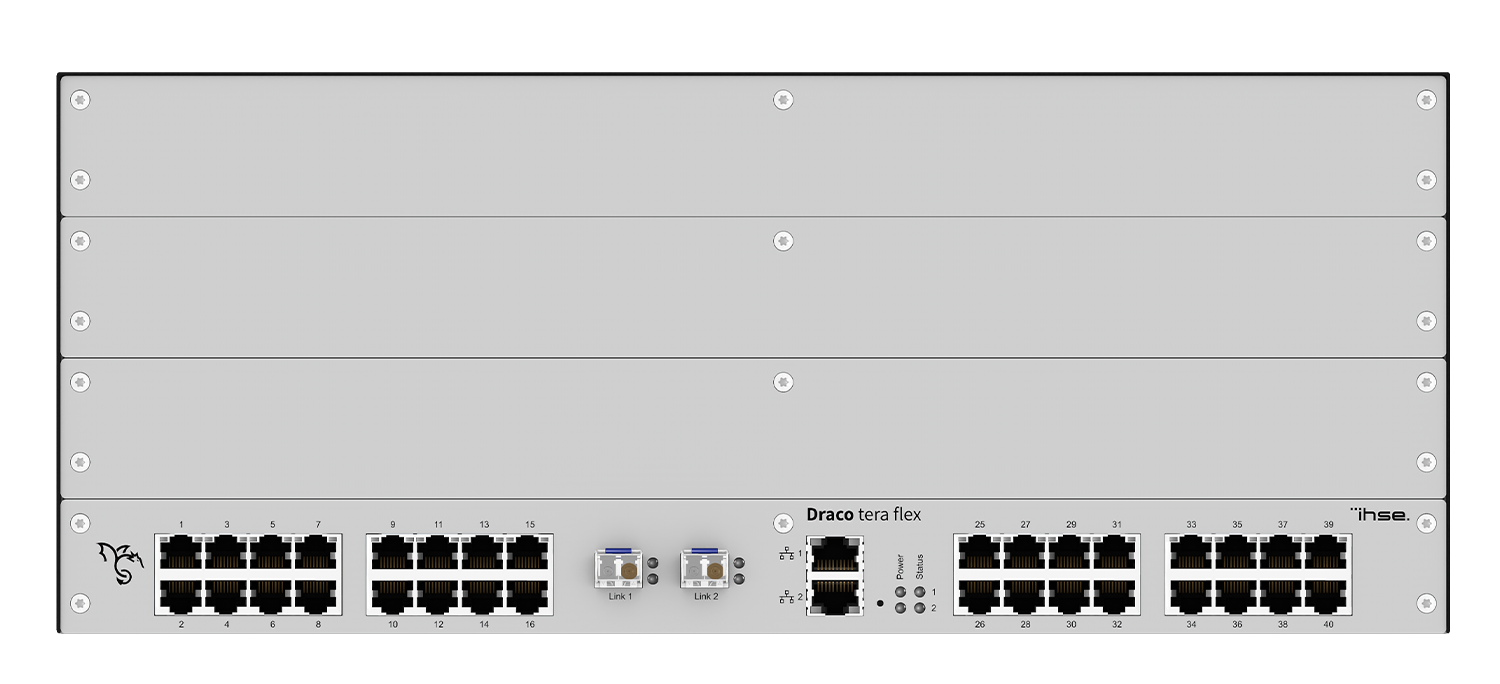

K480-C32G-4RU
Draco tera flex KVM matrix 32 ports +
Grid, custom design 4RU, Cat X 1G
Grid, custom design 4RU, Cat X 1G

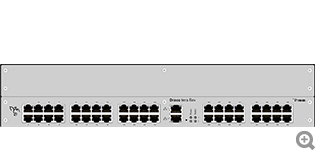

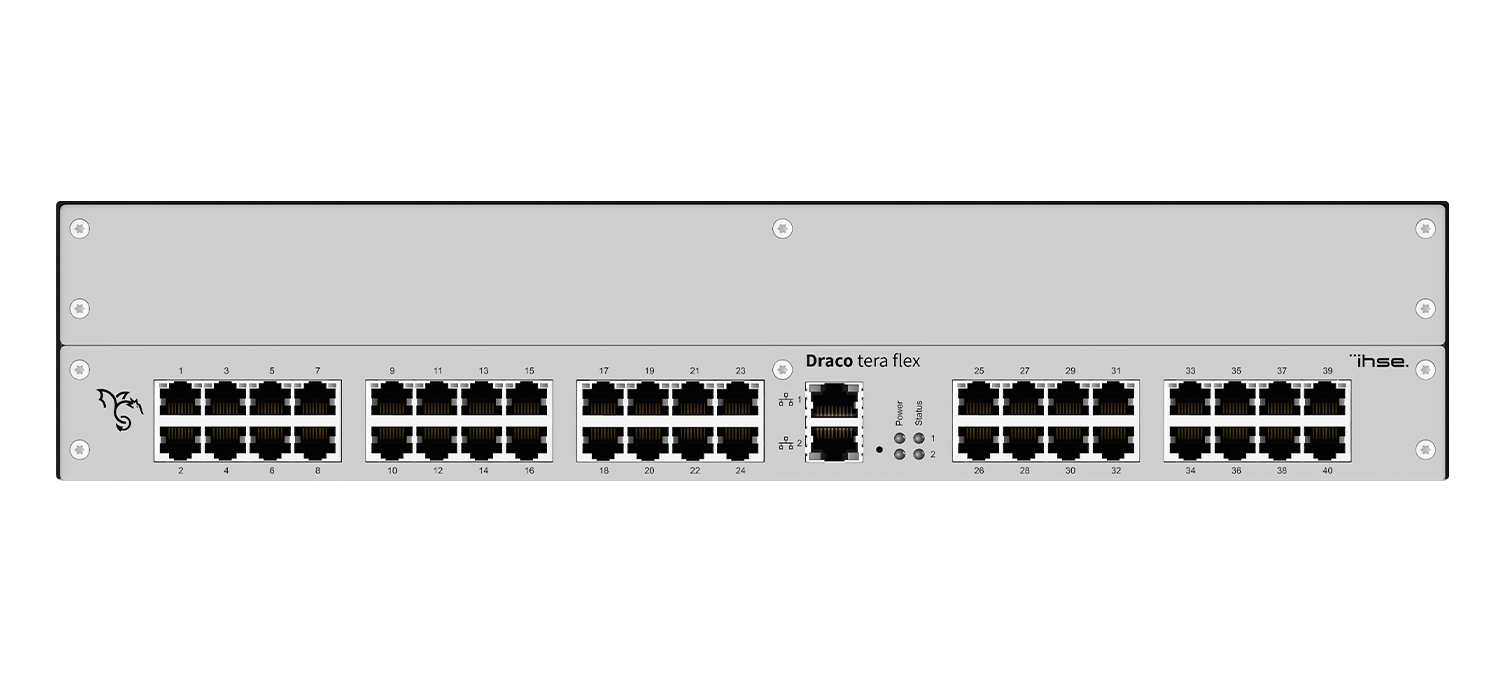

K480-C40-2RU
Draco tera flex KVM matrix 40 ports,
custom design 2RU, Cat X 1G
custom design 2RU, Cat X 1G

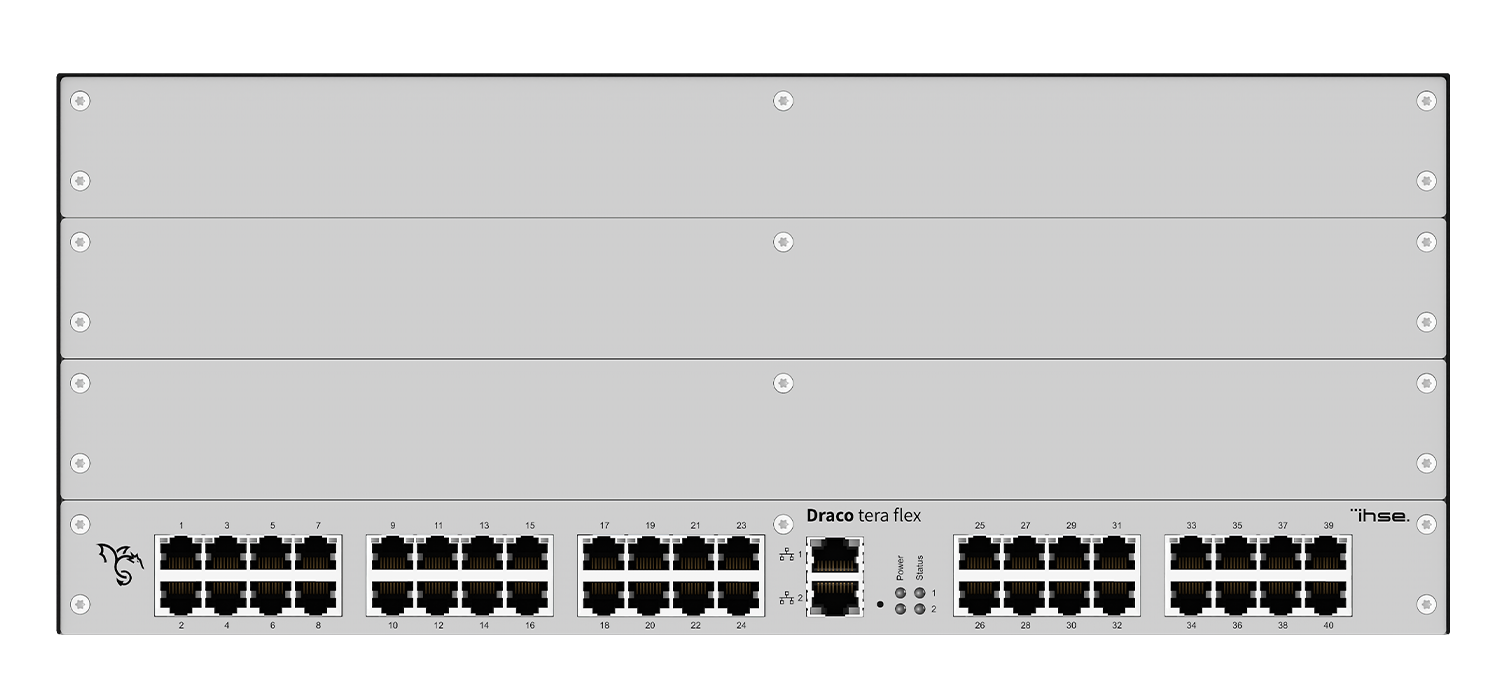

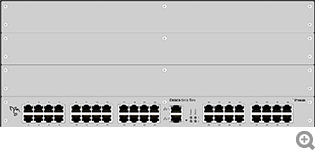

K480-C40-4RU
Draco tera flex KVM matrix 40 ports,
custom design 4RU, Cat X 1G
custom design 4RU, Cat X 1G
K480-F32G-2RU
Draco tera flex KVM matrix 32 ports + Grid,
custom design 2RU, fiber 1G
custom design 2RU, fiber 1G

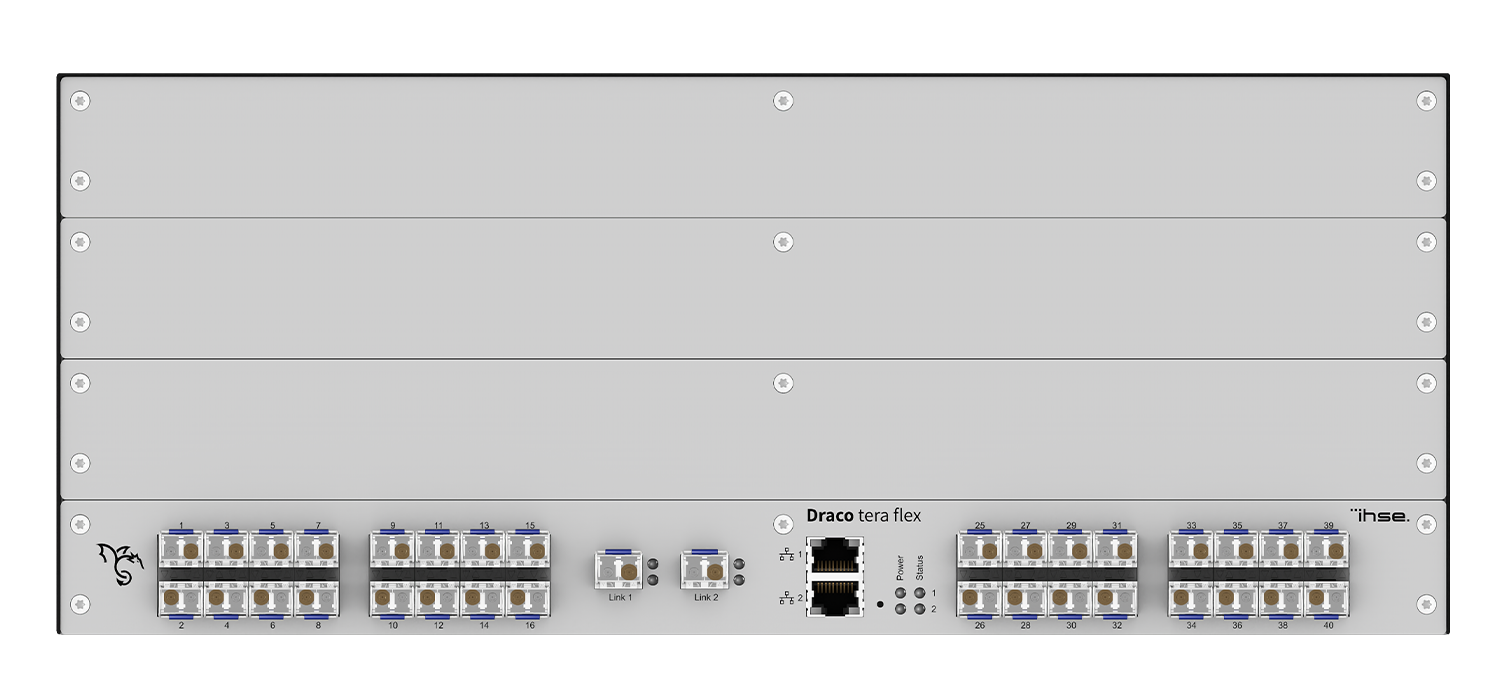

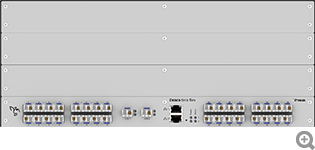

K480-F32G-4RU
Draco tera flex KVM matrix 32 ports + Grid,
custom design 4RU, fiber 1G
custom design 4RU, fiber 1G

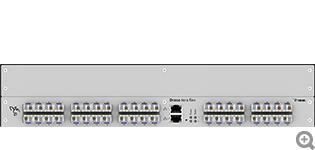

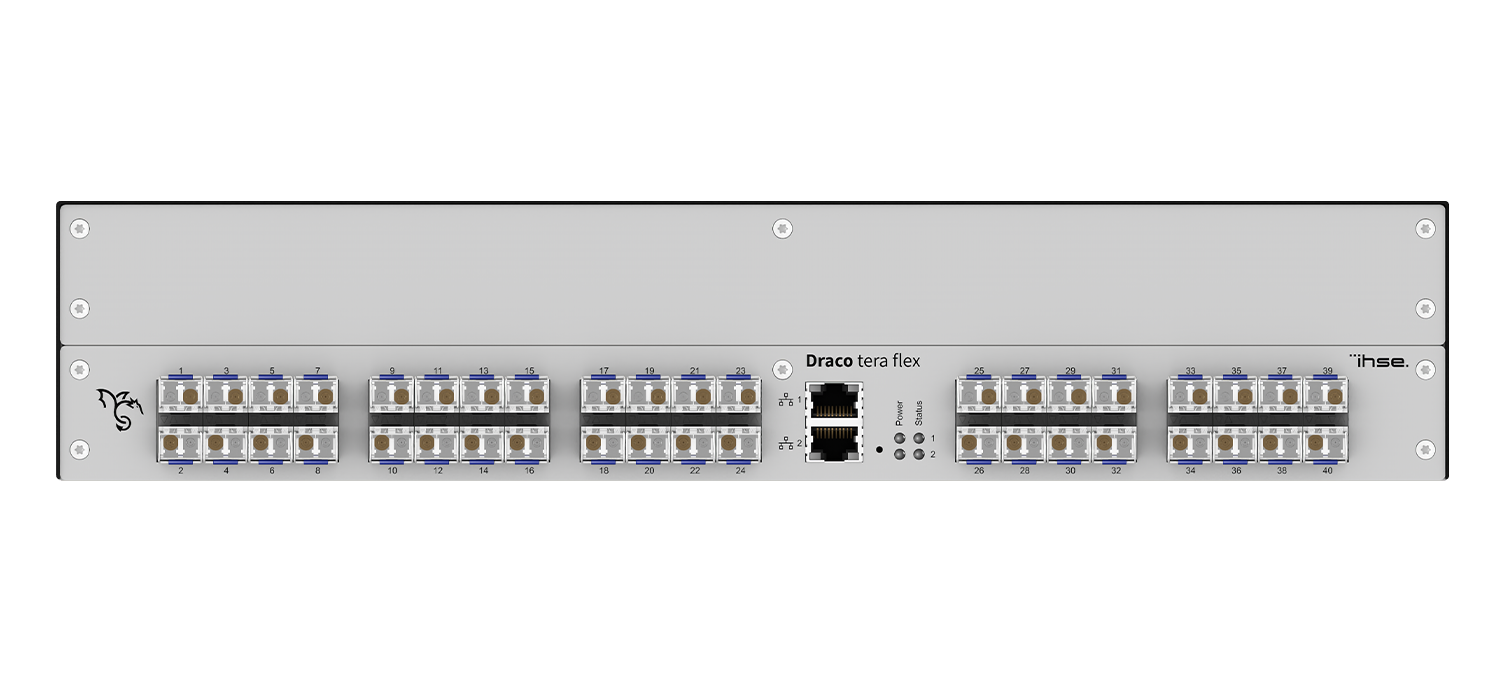

K480-F40-2RU
Draco tera flex KVM matrix 40 ports,
custom design 2RU, fiber 1G
custom design 2RU, fiber 1G

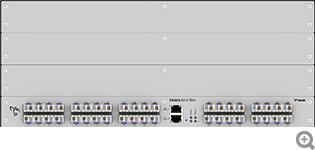

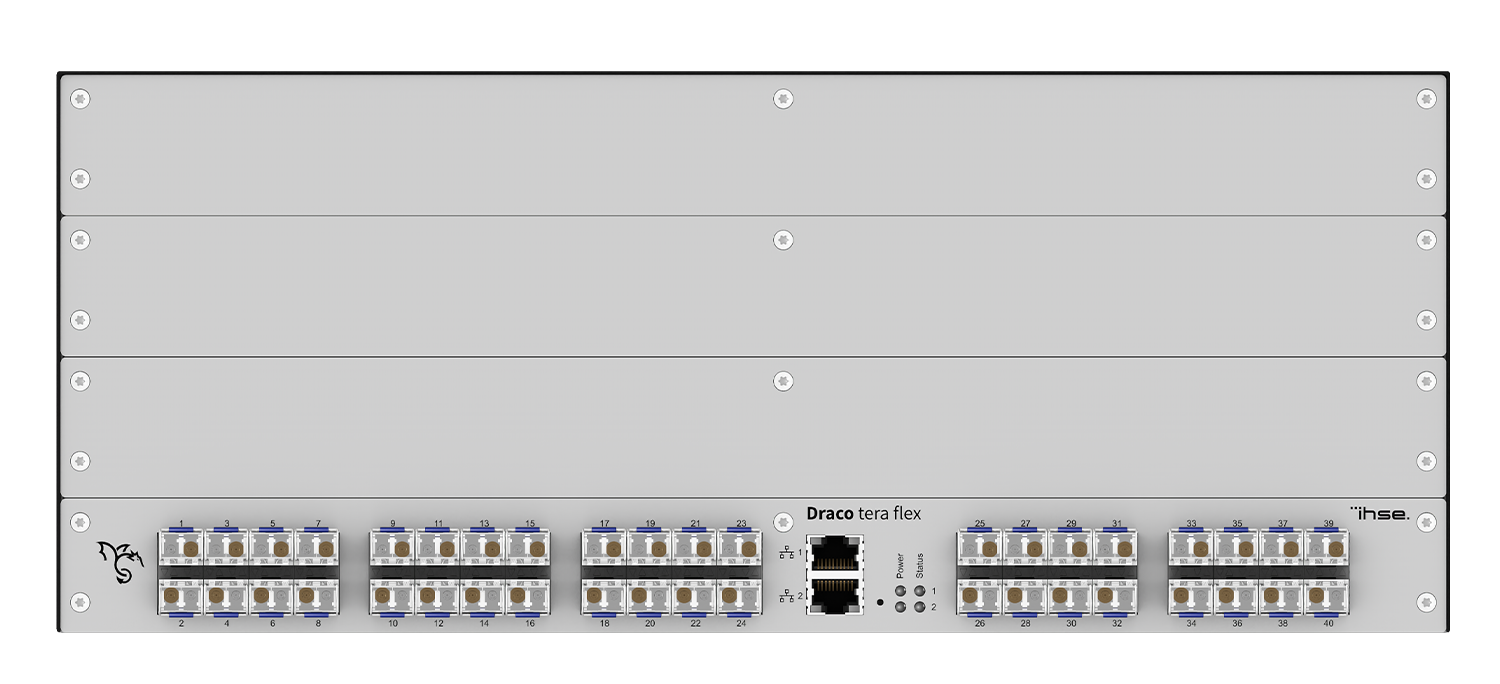

K480-F40-4RU
Draco tera flex KVM matrix 40 ports,
custom design 4RU, fiber 1G
custom design 4RU, fiber 1G
